Как подключить аналоговую камеру видеонаблюдения

Наблюдение за объектами часто ведётся с помощью видеокамеры аналогового типа. Этот вариант дешевле, и устройство проще установить на желаемое место. Когда речь заходит о системе видеонаблюдения с аналоговыми приборами, то перед монтажными работами нужно подготовить такие компоненты:

1. Регистратор. Он необходим для ведения записи и перевода записей в цифровой формат.
2. Жёсткий диск - там хранятся готовые файлы. Подходящий объём - не менее 1 терабайта.
3. Проводники - они связывают камеры с приборами обработки и хранения видео. Для этого лучше использовать витую пару.
4. Разъёмы для соединения компонентов, а также усилители сигнала (если видеонаблюдение затрагивает промышленные и торговые точки).
5. Блок питания, аккумулятор. Чем больше объект, тем больше нужно таких элементов.
6. Точка соединения с Интернетом - модем, роутер.

Ознакомьтесь со всем ассортиментом аналоговых камер в каталоге DSSL!

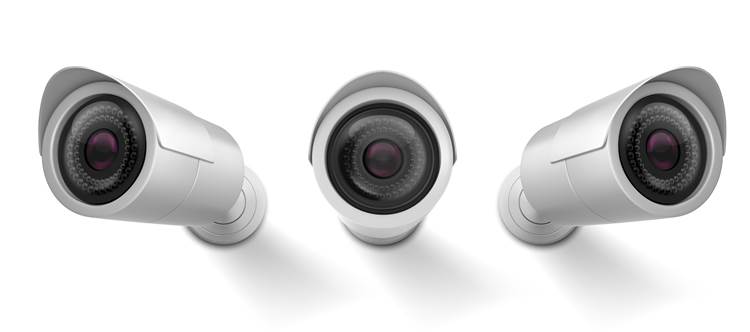

Положительные стороны аналоговых камер

Этот формат подходит для разных объектов - частные дома, муниципальные учреждения, офисные кабинеты, супермаркеты, институты. Мастерам проще подключить аналоговую камеру видеонаблюдения к таким помещениям, чем цифровые IP-устройства. Здесь уместно привести следующие достоинства:

• Низкие цены. Подключить камеру видеонаблюдения "устаревшего" формата обходится дешевле, чем цифровую. В приборе находятся только нужные компоненты - матрица и объектив защищены прочным корпусом. Аналоговые видеокамеры остаются дешёвыми из-за жёсткой конкуренции.
• Подключить аналоговую камеру видеонаблюдения можно не только к компьютеру, но и к локальной сети. Злоумышленники не смогут взломать устройство.
• Камеры не нужно повторно настраивать из-за помех. Рабочие узлы защищены от перемены погодных условий и ударов. IP-камеры испытывают помехи.
• Чувствительность к солнечному свету не мешает вести чёткую съёмку объекта. При подключении цифрового видеонаблюдения эта характеристика играет большую роль, поэтому таким приборам нужно больше освещённости.
• Аналоговые видеокамеры обновляются реже, чем цифровые. Частые обновления камер сбивают настройки, а "устаревшим" моделям этот недостаток не грозит.

Ознакомьтесь со всем ассортиментом IP-камер TRASSIR в каталоге DSSL!

Монтаж и установка

Эти два этапа выполняются перед тем, как подключить камеру видеонаблюдения к компьютеру, телевизору или монитору. В первом случае уместны такие действия:

• Выбрать позиции, где будут размещены камеры, регистраторы, кабели.
• Выбрать программу, через которую управляется аналоговое видеонаблюдение.

При монтаже и установке видеокамер аналогового типа действуют такие правила:

• Максимальное расстояние до каждого прибора системы - 50 метров. Главное - отыскать ближайшую позицию для блока питания и регистратора.
• Рекомендуемая витая пара - КВК. Такой кабель используется для передачи сигнала и электричества, питающего систему.
• Если нужно установить несколько моделей, то они размещаются подальше друг от друга. Для подключения подойдёт витая пара.

Мониторы для видеонаблюдения вкаталоге DSSL

Подключение камер к устройствам

Аналоговые модели универсальны - они объединяются в систему с телевизорами, компьютерами, планшетами, ноутбуками, смартфонами. Каждый вариант означает собственную специфику видеонаблюдения. Например, удалённое видеонаблюдение с аналоговой камеры проводится со смартфона, а на посту организуются мониторы. У каждого подхода есть характерные особенности.

Телевизоры

Менее затратный вариант подключения камеры видеонаблюдения в домашних условиях. Оператору достаточно обзавестись блоком питания, монтажной коробкой (желательно железной), кабелем и разъёмами.

У цифровых телевизоров 2020-х годов выпуска есть разъём AV - туда подключаются устройства для наблюдения. У устаревших моделей есть порт SCART, поэтому для корректного соединения нужен переходник.

Подключение камеры видеонаблюдения к телевизорам проводится по коаксиальному кабелю RG6. Этот проводник передаёт картинку с камеры. Блока питания на 1 ампер хватит для работы без помех. Чем больше расстояние, тем больше должно быть сечение жил. Для кабелей понадобятся хомуты, чтобы скрутить их перед размещением в монтажном коробе. Этот компонент стоит установить рядом с аналоговой камерой, при этом соединения кабелей проводятся снизу вверх. Так проще "застраховать" систему от осадков или перепадов температуры воздуха.

Если камера подключается к коаксиальному проводу, то подходящим разъёмом будет BNC. Его не стоит накручивать - он закрепляется винтами или зажимами для постоянного контакта.

После подключения можно принять на заметку такие советы:

• Если оператору хочется разделить картинку между камерой и телевизором, то на помощь придёт квадратор. При необходимости такую функцию можно включить из регистратора.

• Для высокой чёткости изображения подойдут регистраторы, поддерживающие камеры TVI, HD-CVI, AHD. Они соединяются с телевизором через разъём HDMI.

• Жёсткий диск обязателен для хранения видеофайлов. Для экономии памяти стоит настроить срабатывание камеры по движению посторонних объектов.

Аналоговые камеры HD-TVI в каталоге DSSL

Аналоговые камеры HD-СVI в каталоге DSSL

Аналоговые камеры АHD в каталоге DSSL

Компьютеры

Подключить камеру видеонаблюдения к компьютеру можно несколькими способами:

• Карта захвата видео. У этого компонента есть 16 входов, отведённых под 16 камер. Если у определённого узла нет соответствующей программы, то её можно загрузить через Интернет.
• Разъём USB - популярная опция для подключения устройств. С аналоговыми видеокамерами этот трюк не прокатит: для них нужна внешняя карта. Так сигнал будет преобразовываться в цифровой формат, а чёткость картинки улучшится.
• Кодировщик сигнала. В таком случае нужен кабель RCA ("тюльпан"). Камера подключается к кодировщику, а его затем связывают с сетевой платой компьютера.

Альтернативный способ подключить видеонаблюдение к компьютеру строится на таком алгоритме:

1. Подобрать имя пользователя и пароль для дальнейшей работы по видеонаблюдению.
2. В поле ввода информации нажать пункт "Добавить зону".
3. Щёлкнуть кнопку "Найти устройство". Программа далее найдёт аналоговую камеру.
4. Задать имя для прибора, затем нажать "Добавить устройство".
5. Настроить вывод изображения на монитор. Для "обкатки" нажимается кнопка "Просмотр".
6. При необходимости режим работы камеры (по движению, расписанию) задаётся через пункт "Настройки". Там же указывается IP-адрес камеры для соединения с Интернетом.

Смартфоны (планшеты)

К портативной электронике подключить аналоговые камеры сложнее. У смартфонов нет разъёмов типа VGA или AV - присоединить преобразователь сигнала тоже не получится. Вторая проблема кроется в аппаратной "начинке" некоторых устройств. Например, iPhone и iPad не допускают прямого подключения к камерам видеонаблюдения.

У смартфонов Android эта процедура значительно проще. Перед подключением оператору нужно отыскать подходящую карту захвата видео, переходник OTG, концентратор USB, а также коаксиальный кабель. Дальнейший порядок работы таков:

1. Подсоединить видеокамеры к карте захвата по проводникам.
2. То же самое проделать со смартфоном (планшетом) через переходник.
3. Перейти в магазин Google Play.
4. Отыскать приложение, которое подходит к карте захвата.
5. Скачать и установить его.
6. Запустить приложение для пробного запуска. Если всё сделано правильно, то запись покажется на дисплее смартфона.

Поклонникам iOS придётся сложнее - подключение проводится только по специальным картам захвата видео. У iPhone и iPad есть только один вход, поэтому разветвитель USB тоже не помешает. Рекомендуемый переходник - Type-C или Lightning. Алгоритм работы выглядит так:

1. Подключить камеру видеонаблюдения к карте захвата по кабелю.
2. Соединить эту карту с разветвителем, затем подключить смартфон (планшет) по переходнику Type-C.
3. Загрузить приложение, совместимое с картой захвата, через магазин AppStore.
4. Установить его, затем провести пробный запуск.

Часто задаваемые вопросы (FAQ)

Что нужно учитывать при подключении камеры через Ethernet?

Этот вариант предусматривает использование проводов - витой пары с соответствующими разъёмами (RJ-45). Зажимы потребуются для соединения аналоговых камер в систему видеонаблюдения. Главное - использовать провода, длина которых не превышает 50 метров: в противном случае теряется сигнал.

Дополнительные устройства зависят от количества камер. Например, для четырёх моделей достаточно роутера, а для четырёх и более устройств понадобится коммутатор. Последний поможет при организации видеонаблюдения на промышленных объектах (фабрики, заводы).

Как подключать уличную камеру видеонаблюдения

Проводники передают сигналы от "наблюдателей" не более чем на 50 метров. Если они размещаются на улице, то для передачи аналогового потока без помех нужен усилитель. Сечение проводника тоже играет роль - чем больше мощность сигнала, тем толще жила. Минимальное напряжение - 12 вольт.

Ознакомьтесь с ассортиментом аналоговых камер для улицы в каталогеDSSL!

Что делать, если аналоговая камера не подключается

При ведении наблюдения за объектами не исключаются технические сбои, обрывы питания или проблемы с подключением. Для последних уместны такие советы:

• Убедиться в том, что камера и блок питания работают нормально. Их можно выключить на 10 секунд, затем снова включить. Так произойдёт перезагрузка системы.
• Вынуть шнур из гнезда "наблюдателя", затем повторно вставить его.
• Проверить сетевые настройки. Главное - отметить правильный IP-адрес камеры.
• При угрозах взлома системы видеонаблюдения можно задать новый пароль.
