Как подключить камеру видеонаблюдения

Система видеонаблюдения – уже давно не роскошь, присущая исключительно режимным объектам. Одна-две-три камеры отлично справятся с охраной частного участка, предупреждая владельцев о незаконном проникновении и выполняя функции обыкновенного видеодомофона, причем цена такого комплекта доступна практически любому жителю страны со средним достатком. Представленный в магазинах ассортимент камер и сопутствующего оборудования на рынке электроники позволяет собрать систему наблюдения под собственные нужды. При этом технологии, используемые в таких комплексах, дают возможность даже не привлекать специалистов – вполне достаточно «прямых рук» и желания сделать все самостоятельно.

Камеры и сопутствующее оборудование в каталоге DSSL

С чего начать?

Очевидно, что монтаж любой системы следует начинать с планирования – для крупных объектов промышленного или режимного назначения такие работы выполняют специализированные организации, учитывающие многие факторы. Для домашней системы видеонаблюдения этап планирования придется выполнить самостоятельно – в первую очередь следует знать, с какой целью устанавливаются камеры, поскольку от целеуказания будут зависеть другие факторы. Основная задача, которую решает видеонаблюдение – контроль за территорией и защита от несанкционированного доступа, причем удобно, если наблюдение с помощью видеокамер дополняет систему сигнализации. Чаще всего в многоквартирных домах видеокамеры устанавливают для наблюдения за входом в подъезд, а также на лестничной площадке. Для частных домов спектр охватываемой территории заметно больше – периметр участка, ворота для въезда машины и калитка, внутренний двор. Кроме того, часто видеокамеры устанавливаются для наблюдения за детьми и домашними животными.

Исходя из поставленных задач, определяется количество, а также тип закупаемых цифровых камер – очевидно, что устройство для наружной установки должно обладать большей степенью защиты от внешних факторов, чем комнатные.

На этапе планирования обязательно нужно продумать схему размещения цифровых камер – кроме того, что они должны полноценно охватывать территорию, нужно помнить, что, как и для других электронных устройств, для камер потребуется подводка питания, а часто и кабелей для эффективной передачи данных.

Посмотрите весь ассортимент IP-камер TRASSIR для улицы!

Что в комплекте?

В зависимости от потребностей конкретного пользователя комплектация системы видеонаблюдения включает:

• Камеры различных типов и модификаций;
• Сетевой видеорегистратор, позволяющий хранить видео и изображения, поступающие с камер;
• Кабели, предназначенные для передачи сигнала и подачи питания;
• Блоки (источники) питания;
• Специализированное ПО, рассчитанное на работу с видеосигналом.

Учитывая сравнительно небольшие масштабы домашней системы видеонаблюдения (до десятка камер и скромные объемы данных), регистратор можно заменить обычным ПК, который справится с задачей. Кроме того, именно на домашний компьютер будет выводиться картинка с IP-камер и устанавливаться программное обеспечение. Также популярным вариантом является использование облачного хранилища, где за приемлемую сумму можно арендовать 1-2 Терабайта дискового пространства с неограниченным трафиком и хорошей пропускной способностью. Специалисты по видеонаблюдению советуют рассчитывать дисковое пространство исходя из двухнедельного архива: на одну IP-камеру требуется примерно 100-120 Гб пространства и 10 Мб/сек пропускной способности канала связи. Кроме того, облачные сервисы, специально ориентированные под видеонаблюдение, предоставляют не только объем хранилища и канал связи, но и специализированное ПО, которое не только дает возможность смотреть картинку онлайн, но и позволяет работать с архивом видео, автоматически удаляет архивные файлы при заполнении хранилища или по истечении установленного срока, а также выполняет другие функции.

Ознакомьтесь с преимуществами облачного хранилища TRASSIR Cloud!

Домашняя сеть видеонаблюдения часто строится по беспроводной технологии – в таком случае потребуется Wi-Fi-роутер, к которому будут подключаться камеры. Очевидно, что такой вариант уменьшает количество кабелей, протягиваемых по квартире (дому), но не исключает наличия проводов питания.

Многие производители оборудования для видеонаблюдения поставляют готовые комплекты, включающие в себя все необходимое. Такой вариант обустройства системы предпочтителен для тех, кто не хочет возиться с подбором компонентов, хотя по цене комплект дороже, чем закупка каждого элемента по отдельности. Также к достоинствам таких комплектов относится согласованность частей системы между собой – т.е. камер, регистратора, проводов, коннекторов и прочего, что существенно упрощает процесс самостоятельной сборки и запуска.

Комплекты для видеонаблюдения в каталоге DSSL

Выбор камер

Камеры являются основным элементом для системы наблюдения, обеспечивающим получение картинки, ее преобразование в электрический сигнал и передачу на сервер для хранения и обработки. Аналоговые камеры все еще встречаются в продаже, несмотря на то что оборудование имеет внушительные габариты и часто обеспечивает посредственное качество картинки и скорость передачи. Они используются в основном в действующих старых системах, где постепенно вытесняются цифровыми устройствами.

Цифровые или IP-камеры на рынке представлены широким спектром устройств, которые выпускаются в том числе и отечественными производителями. Распространенными являются модели, изготовленные китайскими компаниями – девайсы обладают оптимальным соотношением цена-качество и стоимостью на выбор покупателя.

Цены на цифровые камеры для видеонаблюдения начинаются от 1000 р. за штуку, но вполне приличные результаты выдают модели в диапазоне 2-3 тысяч. При закупке оборудования нужно ориентироваться на собственный бюджет, но слишком экономить не стоит – можно получить посредственную картинку, установив дешевую камеру.

Цифровые камеры TRASSIR                                      Аналоговые камеры TRASSIR

Основные параметры при выборе IP-камер:

• Разрешение устройства, которое измеряется в мегапикселях на дюйм – параметр, показывающий количество активных сенсоров, выполняющих преобразование светового потока в электрические импульсы. Современные ip-камеры могут выдавать до 10 и более Mpx – но такое разрешения для домашних целей избыточно. Картинка в формате FullHD требует всего 2,1 Mpx – чаще всего достаточно устройств с таким разрешением, особенно для наблюдения за статической картинкой (например, периметром участка). Для установки в местах, где нужно распознавание лица или номера машины, используются аппараты с разрешением до 5 Mpx: качества картинки будет достаточно, чтобы точно опознать злоумышленника, а для систем с ИИ – чтобы сработала система распознавания «свой-чужой», например, для открывания дверей. При этом большое количество мегапикселей не всегда гарантирует качественное изображение – влияние оказывают и другие факторы;
• Размер и тип матрицы – чаще всего в продаже устройства с CMOS-матрицей размером от ¼ до ½ дюйма. Их параметров достаточно для бытовых целей;
• Частота снимаемых кадров для разных моделей обычно в диапазоне от 8 до 30 FPS – выбирать следует исходя из места наблюдения: для обзора периметра или стоянки достаточно 8 FPS, а при организации видеонаблюдения на местах с оживленным движением и необходимостью распознавания номеров или лиц потребуется закупать модели с 30 FPS. Кроме того, чем больше частота кадров, тем больший размер будет занимать видеоархив и выше будет потребление трафика;
• Светочувствительность – параметр, влияющий на способность цифрового устройства снимать в условиях различного уровня освещения: камеры низкого класса дадут приемлемый результат только в условиях дневного света, а высококлассные агрегаты обеспечат четкое изображение даже ночью.

Камеры TRASSIR с разрешением 2-4  Мп      Камеры TRASSIR с разрешением 5-8 Мп

Существенными факторами при выборе выступают оптический и/или цифровой зум – в большинстве случаев девайсы среднего класса фокусируются вручную, а автоматическая подстройка относится к дополнительным функциям. Также важным параметром является качество самого объектива, через который на матрицу попадает свет – его характеристики должны соответствовать уровню сенсора.

К дополнительному функционалу, который можно использовать в домашних условиях, можно отнести автоматическую регулировку баланса белого, компенсацию задней засветки, детектор движения объектов, инфракрасную подсветку и подобные функции, расширяющие возможности IP-камеры, но и увеличивающие ее цену.

При выборе камеры обязательно требуется знать способ передачи сигнала – как правило, в условиях квартиры или небольшого дома достаточно подключения по Wi-Fi, а для наблюдения за земельным участком потребуется прокладка проводов, обеспечивающих стабильный сигнал без потерь.

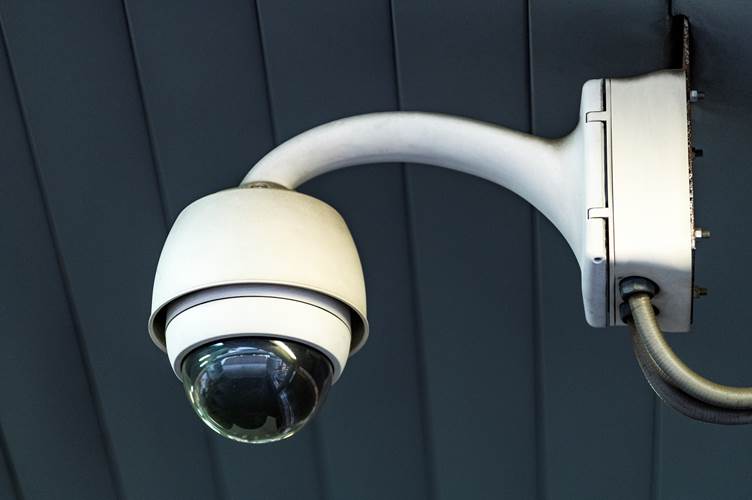

Корпус и способы крепления камер зависят от конкретной модели и подбираются исходя из условий эксплуатации – например, для уличной установки необходим влагозащищенный корпус, а для установки в подъезде будет желательным антивандальный вариант.

Камеры TRASSIR с защитой корпуса от пыли и влаги по коду IP66-IP67

Камеры TRASSIR для улицы с антивандальнойзащитой по коду IK08-IK10

Подключение IP-камеры

Вполне логичным действием после покупки и распаковки цифрового устройства будет пробное подключение к регистратору, компьютеру или облачному хранилищу. В таком случае можно сразу определить работоспособность девайса, попробовать его функционал «на земле» и упростить процесс повторного подключения после установки камеры на место эксплуатации.

Беспроводное подключение к роутеру – популярный вариант, уменьшающий количество кабелей и востребованный для согласования одной-двух камер. Выполняется такое подключение в следующем порядке:

• Через WPS: Нажать кнопку WPS на роутере – замигает соответствующий индикатор; на включенной камере выполнить аналогичные действия; через несколько секунд устройства подключатся, а индикация станет постоянной.
• Через приложение: установить на смартфон или другой гаджет приложение для согласования; выдать необходимые разрешения для приложения; включить камеру и найти ее в списке доступных устройств – обычно через несколько секунд после начала сканирования.

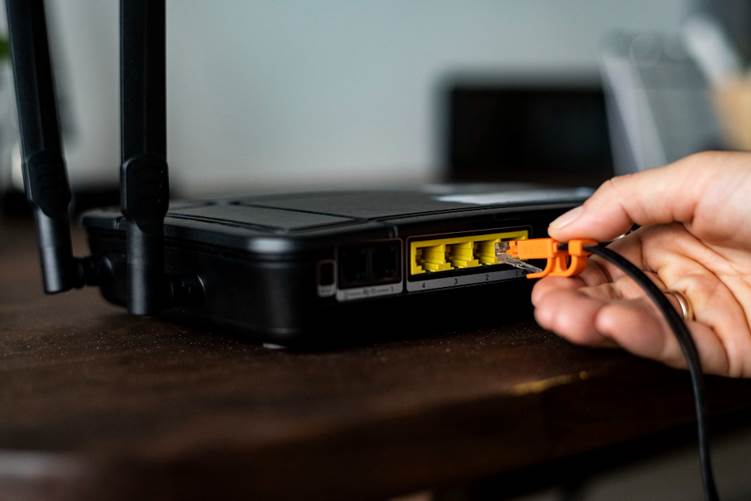

Проводное подключение (обычно с помощью витой пары) обеспечивает более стабильную передачу данных – на сигнал не влияют стены и подобные помехи между роутером и камерой, а также другие факторы, искажающие радиосигнал. В таком случае процесс подключения проходит так:

• Подключить камеру к источнику питания (при его наличии);
• Соединить девайс и роутер витой парой в соответствующие разъемы (на роутере обозначены маркировкой LAN);
• При подключении загорятся индикаторы;
• Если камера получает питание через витую пару, что указывается на коробке и в спецификации, потребуется PoE-инжектор;
• В таком случае кабель от роутера подключают к инжектору, его включают в сеть электропитания, а от инжектора прокидывают кабель к камере. Дальнейшие действия аналогичны.

Проводное подключение через PoE-инжектор позволяет обеспечить стабильность сигнала и уменьшить количество проводов, а также дает возможность установить камеры в любом месте, не делая привязки к электросети.

Подключить камеру к компьютеру возможно аналогично согласованию девайса с роутером, только в качестве конечной точки будет выступать порт сетевой карты компьютера. Очевидно, что для выхода в интернет для ПК потребуется вторая сетевая карта или адаптер для беспроводной связи, иначе компьютер будет работать исключительно как накопитель видео от одной камеры.

Ознакомьтесь с сетевым оборудованием для подключения камер в каталоге DSSL!

Настройка IP-камеры различными способами

Кроме физического подключения, подтверждающего работоспособность, обязательно потребуется настройка цифровой камеры, обеспечивающая собственно функционал – съемку видео и наблюдение за территорией. Как правило, все известные производители обязательно вкладывают в коробку инструкцию, позволяющую быстро получить нужный покупателю результат – нужно пошагово следовать гайду. Если же инструкции нет, в большинстве случаев достаточно вбить в поисковик фразы «как настроить камеру «наименование» или «настройка камеры «наименование» – помогут первые популярные результаты выдачи.

Рассмотрим несколько вариантов настройки IP-камер:

• Прямое подключение к ПК:

Потребуется прописать статический IP-адрес в настройках сетевой карты – как правило, его указывают на коробке или наклейке на камере. Для настройки необходимо подключить IP-камеру, войти в раздел «Сеть» или «Подключение по локальной сети» меню «Пуск», где нужно выбрать пункт «Изменение параметров адаптера» (в различных версиях Windows название может отличаться). В Свойствах устройства IP-версии 4 необходимо переставить точку с автоматического получения адреса и прописать цифры с упаковки (обычно выглядят как 192.168.*.*). После сохранения можно попробовать в браузере войти на страницу доступа к интерфейсу – достаточно в адресной строке набрать нужные цифры и ввести логин и пароль (также указываются на коробке или этикетке). Девайс готов к использованию.

• Подключение через видеорегистратор:

В разветвленной сети видеонаблюдения видеорегистратор выступает хранилищем, распределяет ресурсы между отдельными камерами, а также дает возможность управлять устройствами. При такой схеме подключения сетевые камеры сначала физически подключают к регистратору (аналогично соединению с ПК), а затем видеорегистратор включают в локальную сеть с управляющим компьютером, при этом оба девайса должны быть подключены к одному маршрутизатору или коммутатору. Для настройки заходим в ПО регистратора или в его WEB-интерфейс (зависит от модели и производителя), добавляем камеры видеонаблюдения после того, как регистратор просканирует доступные устройства, производим необходимые настройки.

Видеорегистраторы TRASSIR в каталоге DSSL

• Настройка цифровой камеры в смартфоне:

Если IP-камера современная и изначально «умная», то после ее подключения через приложение на смартфоне уже доступен весь функционал – как правило, производители поставляют собственные приложения, обеспечивающие эффективное согласование со своими устройствами. При покупке некоторых камер видеонаблюдения такого согласования добиться не удается, поэтому придется выкачать и установить универсальное приложение для управления и просмотра – например, iCamViewer. После установки и выдачи разрешений необходимо на всякий случай проверить, подключены ли телефон и камера к одной беспроводной сети, а затем можно запустить автоматический поиск IP-камеры в приложении. Когда камера найдена – завершить настройку, и изображение с нее появится на экране смартфона. В отдельных случаях потребуется ввести IP-адрес, логин и пароль доступа – где их найти, мы рассказывали выше.

• Настройки IP-камеры с помощью ПК:

Кроме удаленного управления системой наблюдения в смартфоне, удобным и более наглядным вариантом является настройка системы с компьютера или ноутбука – такой вариант даже предпочтительнее во многих случаях, особенно для поиска в архиве и редактирования. Настройка со стационарного компьютера или ноутбука аналогична варианту со смартфоном:

• Выкачать и установить ПО на компьютер или зайти на веб-интерфейс (адрес указывается в инструкции или на коробке);
• Выполнить физическое подключение камеры к роутеру или коммутатору (ПК должен быть в той же сети);
• Выбрать в меню ПО пункт «Добавить камеру» или подобный – обычно через несколько секунд появится список доступных устройств;
• Сохранить изменения и выполнить точную настройку «под себя» конкретной IP-камеры – например, разрешение, время работы, качество и формат снимаемого видео, место его сохранения и другие параметры.
• При необходимости может потребоваться ручная настройка – тогда снова потребуется IP-адрес камеры и логин с паролем, а дальнейшие операции идентичны.
• Ведущие производители в собственном ПО часто оставляют возможность быстрой настройки, когда программа находит камеры и настраивает их в автоматическом режиме – такой вариант настройки рассчитан на неопытных пользователей, а также подходит для большинства конечных потребителей, не требующих каких-то особых вариантов подстройки конкретного параметра.
• ПО позволяет настроить отработку событий, например, пересечение периметра участка, въезд на территорию определенного автомобиля, оповещения о других происходящих событиях – функционал приложений устанавливается разработчиком и часто может быть расширен за дополнительную плату.

Интеллектуальные модули TRASSIR для отслеживания событий и оповещения о них

Варианты управления и просмотра изображения с камер со смартфона и компьютера всегда можно использовать параллельно – несомненно, удобен вариант просмотра видеосигнала из любой точки мира, особенно после специальных оповещений (например, нарушения периметра). Однако для установки в стационарных постах, например, у охраны, ПК или ноутбук заметно удобнее – изображение можно вывести на большой экран и внимательно рассмотреть. Кроме того, собственное ПО для камер обычно предоставляет возможность удобного поиска и обработки видеофайлов, а также другой дополнительный функционал, не доступный со смартфона. Одной из интересных функций, предлагаемых ведущими брендами, является возможность согласования с системами «умного дома» – в таком случае возможно управление всеми камерами даже голосом.

Организовать несложную систему видеонаблюдения можно самостоятельно – известные производители побеспокоились об удобстве для конечных пользователей, поэтому привлекать профессионалов для установки, подключения и настройки нескольких цифровых камер не потребуется.
