Как устроена система видеонаблюдения

В статье ответим на вопрос, как функционирует система видеонаблюдения, расскажем про ее особенности и основной принцип работы.

Как работает система видеонаблюдения

Система видеонаблюдения – это оптические и электронные устройства. Они работают в едином комплексе. С помощью системы видеонаблюдения можно контролировать охраняемую зону. Видеонаблюдение может осуществлять анализ полученных изображений, например, благодаря встроенным функциям распознавания лиц. Также может использоваться функция распознавания автомобильных номеров. Камеры записывают то, что происходит на охраняемой территории.

IP-видеонаблюдение – это разновидность видеонаблюдения. В такой системе используются для трансляции специальные протоколы сети. В основу такой системы входят IP-камеры. Они при желании владельца могут самостоятельно функционировать как сетевое оборудование, без задействования регистратора.

Также стоит выделить AHD-видеонаблюдение. Это видеонаблюдение по-другому называется аналоговым. Это открытый обработанный сигнал. Но эта технология, которая была разработана специалистами CCTV, в настоящее время считается устаревшей. Качество изображения уступает цифровому, но все равно технология пока используется. Такие видеокамеры ограничены по разрешению и не обрабатывают видеопоток самостоятельно, только с использованием видеорегистратора/декодера. В таком виде трансляции видео, аудио и управляющего сигнала задействуется специальный коаксиальный кабель. Это кабель типа РК-75, осуществляющий передачу сигнала.

Расскажем более подробно, как устроена система видеонаблюдения.

Интеллектуальные решения TRASSIR для систем видеонаблюдения

Что входит в систему видеонаблюдения

Система видеонаблюдения не может работать должным образом без следующих элементов:

1. Видеокамеры.
2. Регистраторы видео.
3. Адаптер видеокамеры.
4. Разъемы.
5. Кабель.
6. Винчестер – большой накопитель информации.
7. Коммутатор, который используется только IP-камерами.

Условно можно сказать, что без накопителя информации видеонаблюдение будет осуществляться. Но теряется его основной смысл и назначение. Какая задача у видеонаблюдения без записи?

Рассмотрим каждый элемент системы.

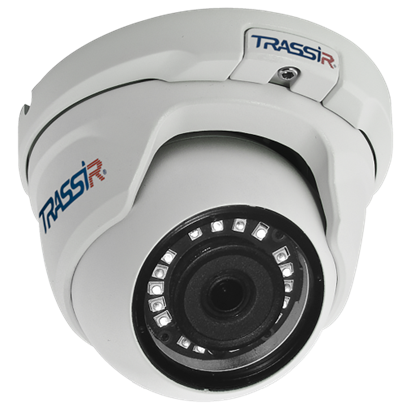

Видеокамеры

Разберемся, как устроены камеры видеонаблюдения.

Камеры видеонаблюдения можно разделить на:

1. Аналоговые камеры (AHD).
2. Цифровые камеры (IP-камеры).

И те, и другие обладают своими минусами и плюсами. Стоимость цифрового видеонаблюдения дороже аналогового, но оно имеет весомые преимущества перед аналоговым видеонаблюдением. С развитием цифровых технологий, по мнению экспертов, доля аналоговой передачи данных должна была сократиться. Но этого не произошло. Этот формат сохранился и, более того, продолжает работать.

Плюсы IP-камер:

Качество видео. Изображение получается четким и детализированным. По сравнению с аналоговой трансляцией четкость изображения лучше в несколько раз.
Возможность работать без кабельных линий. В системе аналоговой трансляции лежит задействование длинных кабельных сетей. В цифровом видеонаблюдении трансляция также может осуществляться по кабельным линиям, так как такая современная функция как Wi-Fi имеется не у всех цифровых камер видеонаблюдения.

1. Возможность удаленной работы.
2. Встроенный слот под современную карту памяти. Они пишут прямо в камеру без работы регистратора. Удаленный доступ к архиву. Аналоговые камеры лишены такой способности.

IP-камеры TRASSIR в каталоге DSSL

Преимущества AHD-камер:

1. Низкая цена. Цена AHD-камер ниже цены IP-камер. С такими же характеристиками можно получить устройство гораздо дешевле.
2. Простое подключение. Для работы требуется только подсоединить питание к камере и разъем BNC, и трансляция началась. В IP-камерах все намного сложнее.
3. Максимальная длина кабеля. В зависимости от качества кабеля удаленность от регистратора и передача сигнала может достигать 500 метров без использования дополнительных устройств. У IP-камер это расстояние около 100 метров без использования дополнительных усиливающих сигнал устройств.
4. Несколько форматов работы. Это форматы, поддерживаемые системой видеонаблюдения, состоящей из AHD-устройств.

Аналоговые камеры TRASSIR в каталоге DSSL

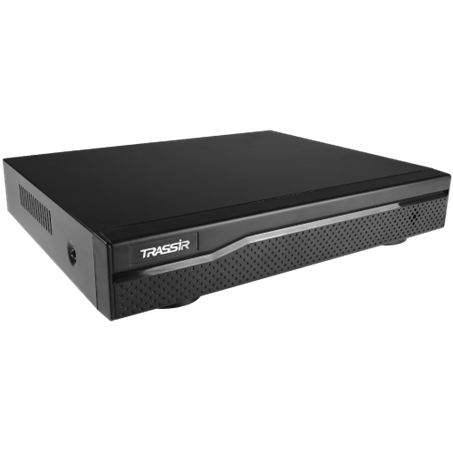

Регистратор для системы

В зависимости от камеры видеонаблюдения он может быть следующим:

•  IP-система. Используется сетевое устройство (NVR), которое можно подключить к этому виду камеры.
•  AHD-система. Регистратор (DVR) можно подсоединить как к той, так и другой камере.

Преимущества NVR:

1. Может функционировать с камерами высокого разрешения.
2. Скорость записи не зависит от разрешения.
3. Запись в высоком разрешении – изображение получается четким и не смазанным.

NVR-регистраторы TRASSIR в каталоге DSSL

Преимущества DVR:

1. Главное преимущество – возможность подсоединения как одних, так и других типов камер. Это достоинство регистраторов может, например, использоваться во время апгрейда системы. Камеры можно сохранить старые. Например, когда устраивает формат изображения или когда нет возможности моментально перейти на «цифру». Большинство таких регистраторов могут правильно работать со старыми типами камерам. Они поддерживают также и новые форматы камер AHD.
2. Простое подключение. Можно не быть профессионалом, чтобы подсоединить разъем BNC к регистратору. Потребуется только внимательность при подсоединении разъемов.

Гибридные регистраторы TRASSIR в каталоге DSSL

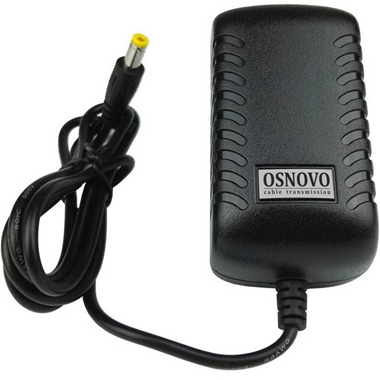

Адаптер – блок питания

Практически для всех моделей камер не идет в комплекте, а приобретается за отдельную плату. У видеорегистраторов практически всегда поставляется в комплекте.

Блоки питания БК работают при напряжении 12 В. Входное 220 В, выходное 12 В.

ББК – бесперебойный БК. У него такая же начинка, как и у БК. Возможна установка аккумуляторной батареи (АКБ). АКБ включается в автоматическом режиме при прекращении питания сети и обладает автоматической подзарядкой от электрической сети, когда появляется питание. Для видеонаблюдения используются аналогичные БП и ББП.

Осталось рассмотреть более подробно, как работают остальные компоненты системы видеонаблюдения.

Адаптеры и блоки питания в каталоге DSSL

Разъемы

Питающий

Бывает двух типов: штекер и гнездо. Для подсоединения питающего проводника к камере необходимо использование штекера, иначе камера и система в целом работать не будет. В гнездо втыкается штекер блока питания.

•  Для камер первого типа задействуется во всех случаев.
•  Для IP-камер задействуется не во всех случаях. Без этого элемента система IP видеонаблюдения функционировать может.

Передающий

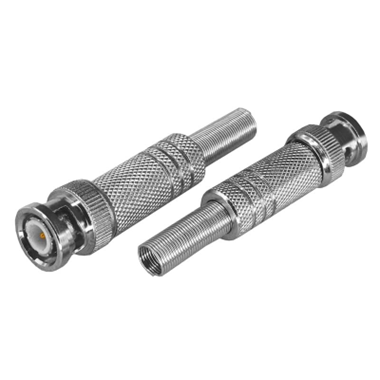

• Для камер старого типа в системе применяются для работы BNC-коннекторы. Могут быть со специальным напылением для работы в окисленной среде, а бывают и без такового. Также могут быть с колодкой, которая «насаживается» на питающий проводник. Бывают и обычного типа.
• Для IP-камер – это коннекторы. Встречаются как с напылением, так и без такового. Могут быть экранированными или работать без экрана.

Разъемы и коннекторы в каталоге DSSL

Питающий кабель

Для нормальной работы необходим питающий кабель. Для питания такой системы видеонаблюдения применяются два типа кабелей:

1. Витая пара, которая получила широкое применение как для IP-камер, так и для аналоговых устройств. Может быть без экранирования, FTP – это кабель с экранированием. Бывает и для работы на улице, и для эксплуатации внутри, с тросиком, с жилками. Для работы камер применяется категория 5e. Такая категория кабеля может иметь разное сечение. Из практического опыта: для передачи сигнала до 50 метров используется сечение до 0.5 квадратных миллиметров, до 100 метров до 0.52 квадратных миллиметров.
2. Кабель КВК, который используется только для аналоговых камер. В нем вместе под оболочкой находятся кабель и две жилки в качестве питающих проводников. Такой кабель бывает для внутреннего использования (в помещениях) и для улицы, с тросиком и без такового, с центральными и питающими жилками. Если такой кабель имеет черный цвет, следовательно, его можно задействовать при работах на улице. В отдельных случаях для такого вида видеонаблюдения можно использовать отдельный проводник типа РК на 75 Ом, толщина центральной жилки составляет 0.37 миллиметра. Он используется при передаче сигнала в системе видеонаблюдения.

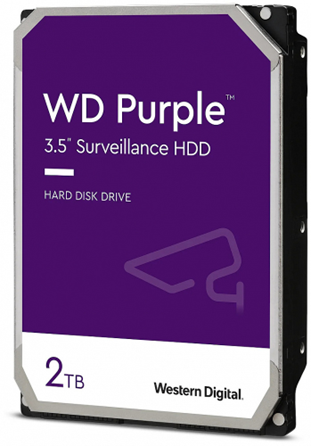

Жесткий диск – винчестер

Винчестер – это технологичное оборудование, использующееся для хранения архива записанных видео и изображений.

Для записи видео и изображений видеонаблюдения используются специально разработанные для работы таких систем жесткие диски. Наиболее популярными винчестерами являются модели SkyHawk и Purple.

Особенность таких винчестеров – бесперебойная работа, и в отличие от обычных компьютерных дисков они практически не издают шум и не греются. Не рекомендуется использование в системе видеонаблюдения жестких дисков, предназначенных для ПК, в большинстве случаев поломки в системе связаны с выходом из строя как раз HDD – вы рискуете надежностью всей системы видеонаблюдения. Он может выйти из строя внезапно, например, когда требуется просмотреть архив с изображениями с камер, когда произошло какое-либо происшествие.

Для видеонаблюдения используются накопители, емкость которых не меньше 1 ТБ.

Жесткие диски в каталоге DSSL

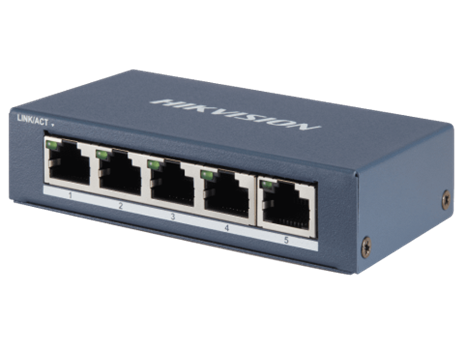

Коммутатор (свитч)

Коммутатор задействуется в системе наблюдения с использованием IP-камер. Его главная задача – это подключение нескольких устройств в один порт регистратора. В аналоговом регистраторе все устроено немного по-другому – на отдельное устройство свой выход. IP-камеры имеют только один выход, следовательно, чтобы подсоединить сразу комплект технологичных устройств к системе, используется коммутатор. Также он необходим для организации удаленной работы системы наблюдения.

Число входов в свитч зависит от числа IP-камер, которые должны быть подключены к системе, и рассчитывается таким образом: число IP-камер + 2. Следовательно, если, к примеру, требуется подключить 6 камер видеонаблюдения, нужен свитч с 8 входами. 7 используется для подключения видеорегистратора, а 8 задействуется для подсоединения коммутатора к роутеру для организации выхода в сеть.

Мы разобрались, как записывают камеры видеонаблюдения и из каких основных компонентов они состоят.

Сетевые коммутаторы в каталоге DSSL

Как осуществляется передача аудио и видео

Обработка аудио и видео – это самый главный этап в работе системы видеонаблюдения. Этот процесс осуществляется с использованием регистратора, сервера или персонального компьютера. Самый простой способ обработки различных форматов аудио и видео – это использование регистратора. Если позволяют число и виды каналов, то возможно использование сразу нескольких камер, устройств записи и обработки аудио одновременно. Регистратор соединяет их в систему или по-другому сеть, в которой каждое устройство работает в цепочке с другими.

Существует три варианта трансляции – это беспроводной, проводной и оптический. В первых двух вариантах в системе задействованы AHD и IP-камеры.

Передача сигнала без задействования кабеля используется гораздо реже, так как сигнал порой очень нестабилен и слабо защищен от воздействия внешней среды. Такой вид системы видеонаблюдения используется, когда охраняемая территория небольшой площади, когда нет возможности или очень сложно протянуть кабель. При беспроводном способе сигнал передается с использованием специального передатчика, а ПК и экран его монитора используются как приемник сигнала.

В случае проводной передачи сигнала сервер получает изображение охраняемого объекта по качественному кабелю, а звук передается по обыкновенной проволоке из меди.

Совсем недавно для трансляции с использованием системы камер применялся мультиплексор. Сейчас используется цифровой регистратор, с его помощью обрабатывается принимаемый сигнал, который затем выводится на монитор ПК и идет запись информации на винчестер или карту памяти. На экране монитора ПК в зависимости от числа подключенных камер видеонаблюдения выводятся многочисленные фрагменты изображений охраняемой территории.

Оптический метод используется только для создания крупных сетей. Такой вид передачи сигнала не используется на маленьких по площади охраняемых территориях – это очень невыгодно с точки зрения стоимости.

Ознакомьтесь с ассортиментом цифровых регистраторов в каталоге DSSL

Цена монтажа системы видеонаблюдения

Цена установки системы видеонаблюдения разнится в зависимости от особенностей территории, числа камер видеонаблюдения, требуемого формата записи и наличия различного дополнительного функционала. На общую цену системы оказывает сильное влияние стоимость компонентов входящих в её состав. Иногда бывает, что цена одной IP-камеры системы видеонаблюдения с большим функционалом и возможностями записи и передачи сигнала выше, чем целая система из нескольких аналоговых камер.

С другой стороны, использование IP-камер в системе видеонаблюдения позволяет сэкономить. Например, вы хотите создать систему видеонаблюдения в своей квартире. В такой ситуации не нужно больших денежных трат. Можно не организовывать крупную сеть из нескольких аналоговых камер. Установите одну IP-камеру за 3000-6000 рублей. Подключив её к Wi-Fi, вы организуете видеонаблюдение.

Как пользоваться системой видеонаблюдения, чтобы не нарушить законодательство

Законность

В настоящее время в государстве нет закона. Это на законодательном уровне не контролируется. Законно ли осуществлять монтаж системы видеонаблюдения? Установка записывающей камеры не является нарушением законодательства. Это зависит прежде всего от того, как вы будете использовать данные. Существует закон «О персональной информации». Не нарушайте этот закон. Тогда использование системы разрешено.

Съемка не должна нарушать частную жизнь. Не допускается опубликовывать порочащие сведения и противозаконно использовать личные данные граждан. Это запрещено. Также граждане должны знать, что попадают в объектив. На охраняемой территории должны быть знаки, свидетельствующие, что ведется съемка. Если это, к примеру, дом, вы должны сообщить о том, что ведется наблюдение, всем жильцам.

Видеонаблюдение не требует получения лицензии. Но иногда необходим пакет документов. Это особенности монтажных работ на зданиях. Например, не должен быть нарушен закон об архитектурном наследии.
