Как выбрать витую пару для видеонаблюдения: полное руководство по кабелям для систем безопасности

Для работы проводной системы видеонаблюдения требуется кабель, с помощью которого устройства подключаются в единую сеть. От выбора кабеля зависит качество сигнала и надежность работы. Кабели для системы видеонаблюдения делятся на:

• Коаксиальные. Имеют центральный проводник и экран, расположенные соосно и разделенные между собой пустотой. Она заполняется изоляционным материалом. По диаметру могут быть субминиатюрные, миниатюрные, среднегабаритные, крупногабаритные. Маркируются согласно ГОСТ 11326.0-78.

• Комбинированные. Обычно такие кабели эксплуатируются в охранных системах видеонаблюдения. Ключевое назначение - энергетическое снабжение камер, подключение к системе для передачи сигнала, питания. В состав оборудования также входят провода, обеспечивающие стабильность соединения.

• Витаяпара. Кабели состоят из двух и более пар металлических проводков с изоляцией. Ассортимент порой сбивает даже монтажников, так как включает несколько маркировок (S-FTP, UTP, FTP и прочие). По материалу жил делятся на медные и омедненные. Диаметр жил обозначается либо в миллиметрах, либо по американскому стандарту AWG.

При использовании уличной модификации витая пара обеспечит надежную работу систем видеонаблюдения в условиях влияния влаги и механических воздействий. Витая пара применяется для работы IP-камер, расстояние до устройства приема сигнала составляет от 300 до 1000 м. Это вид кабеля отличается гибкостью и долговечностью.

Для витой пары требуется минимальное профилактическое обслуживание. Кабель легко гнется и укладывается в кабель-каналы, отличается универсальностью, а также хорошей защитой от помех. Защита от помех обеспечивает устойчивость и стабильную передачу данных в любых условиях. Универсальные разъемы делают витую пару удобной в использовании, а простота монтажа и ремонта - привлекательной для новичков.

Витая пара используется для построения локальной сети в офисах и частных домах. Можно выделить следующие виды витой пары: UTP, FTP, STP. Большое количество проводников обеспечивает соединение всех функциональных элементов.

IP-камеры TRASSIR в каталоге DSSL

UTP-кабель

Неэкранированные UTP-кабели обеспечивают высокую скорость передачи данных, позволяя создавать эффективную инфраструктуру. Кабель устроен следующим образом: 8 изолированных, попарно скрученных проводников помещены в общую защитную оболочку. UTP-кабель подходит для прокладки на участках без электропроводки и других источников помех. Он без проблем передает сигнал, не требуя дополнительных усилителей. Обозначение кабеля UTP обычно образуется из нескольких параметров: типа, указания категории, структуры сердечника (число пар, диаметр токопроводящей жилы в мм).

UTP-кабель в каталоге DSSL

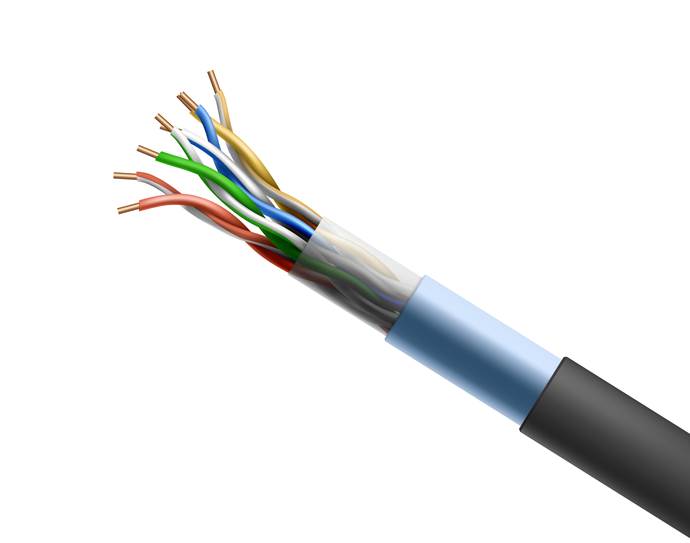

FTP-кабель

FTP-кабель отличается наличием общей для всех пар экранирующей оболочки из фольги. Проще говоря, он имеет фольгированный экран и дренажный проводник. Он подойдет для прокладки вблизи электропроводов. Такие кабели имеют большую устойчивость к помехам. Для сохранности фольгированного экрана важно не превышать минимальный радиус изгиба. Дополнительные материалы оказывают влияние на объем и гибкость, что особенно заметно, если у защитного экрана значительная толщина.

FTP-кабель в каталоге DSSL

STP-кабель

STP-кабель имеет общую защитную оболочку, выполненную из медной оплетки. Применяется для критически важных систем видеонаблюдения. Проводники цельномедные, изолированные полиолефином. Эта обёртка помогает защитить сигнал от помех, которые могут идти от других электрических приборов или кабелей рядом. Применяется для прокладки на расстоянии свыше 90 м. Важно, что при прокладке такого кабеля требуется заземление.

SFTP-кабель

Комбинированный SFTP-кабель обладает защитой от помех. Каждая пара экранирована, плюс применяется общая защита всего кабеля. Чаще всего используется для прокладки внутри здания между серверами, работая в качестве своеобразной антенны.

Комбинированный кабель является уникальным устройством, соединяющим сразу несколько дополнительных проводников. Доступен для эксплуатации в непростых условиях. Принадлежность кабеля к определенной категории определяется по цвету покрытия. Сокращение количества прокладываемых линий дает возможность снизить расходы на монтаж и электроэнергию.

Выбор кабеля

Для выбора конкретного типа витой пары важно учитывать условия эксплуатации, длину кабельных трасс, количество подключаемых камер и возможность будущего расширения системы. Кабели имеют различия по месту прокладки. Если вы устанавливаете камеры в местах с высоким уровнем электромагнитных помех, то стоит отдавать предпочтение экранированным вариантам.

Не стоит забывать о таких факторах как влажность, температура окружающей среды, возможность механических повреждений. Планируя наружную установку кабеля, выбирайте варианты со включенной защитой от ультрафиолетового излучения и влагозащитной оболочкой.

Технические характеристики и параметры кабелей

Стандартный параметр импеданса витой пары равняется 100 Ом. Волновое сопротивление постоянно по всей длине, что минимизирует отражения сигнала и обеспечивает стабильную передачу данных. Полоса пропускания современных кабелей категории 5е - 100 МГц, категории 6 - 250 МГц, категории 6А - 500 МГц.

Категория кабелей 6 обеспечивает более стабильное качество сигнала и возможность работы на больших скоростях. Значение затухания сигнала равняется 2-3 дБ на 100 метров в зависимости от частоты и категории кабеля.

Если говорить о материале жилы, то чаще всего используется медь. Она обладает высокой проводимостью. А кабели с алюминиевыми жилами хуже проводят сигнал и быстрее снашиваются.

Максимальная длина витой пары для передачи сигнала без усилителя составляет 100 метров. Иногда при осуществлении монтажа и эксплуатации возникает необходимость в большей длине. В этом случае используются повторители, усилители или переходят на оптоволоконные линии.

Составляющие кабеля включают четыре пары проводников сечением 24 AWG (0,5 мм2). Скрутки снижают взаимные наводки, повышая устойчивость к помехам. Влияние на высокочастотные характеристики кабеля оказывает емкость с проводниками.

Она не должна превышать 50 пФ/м для категории 5е. Активное сопротивление проводников составляет не более 9,38 Ом на 100 метров. Такие параметры позволяют обеспечить минимальные потери при передаче данных. Перекрестные наводки между парами должны быть не менее 35 дБ на частоте 100 МГц, чтобы выполнять качественную передачу сигнала, обеспечивать стабильность и частоту.

Ознакомьтесь со всей доступной кабельной продукцией в каталоге DSSL!

Особенности монтажа и подключения

Для коммутации витой пары используются коннекторы с цветной маркировкой, ножами и зажимными замками для облегчения монтажа. Зачищать провод лучше кримпером. Это обжимные клещи, имеющие отверстия под разные диаметры кабеля.

Длина одного сегмента кабеля между коммутационными элементами и оборудование не должна быть больше ста метров. Необходимо соблюдать минимальный радиус изгиба, указанный в характеристиках витой пары.

Избегайте механических повреждений оболочки и чрезмерного натяжения. Оно способно привести к разрыву трассы и ухудшению качества сигнала. Трассы прокладки планируются с учетом возможности обслуживания и будущего расширения системы видеонаблюдения. Важна защищенность кабелей от солнечных лучей, влаги, механических повреждений. При монтаже витых кабелей необходимо соблюдать ряд правил, чтобы продлить срок службы:

1. Важно использование разъемов RJ-45 с позолоченными контактами для наружной установки. Они обеспечивают лучшее соединение и большую пропускную способность, а также меньше подвержены коррозии.

2. Необходимо соблюдать цветовую маркировку проводников согласно стандарту T568A или T568B. Основное различие маркировок - порядок пар. В маркировке T568A они располагаются как 1 (белый/синий), 2 (синий), 3 (белый/зелёный), 6 (зелёный), в T568B порядок следующий: 1 (белый/зелёный), 2 (зелёный), 3 (белый/синий), 6 (синий).

3. Обеспечивать герметизацию соединений в уличных условиях специальными муфтами, чтобы избежать повреждений и поломок кабеля. Например, применять термоусаживаемые муфты. При нагревании они сжимаются на кабеле, образуя герметичную оболочку. Еще можно выделить муфты холодной усадки, гелевые.

4. Применение кабель-каналов или гофротруб также даст возможность избежать механических повреждений кабеля. Их выбор зависит от условий установки.

5. Тестеры позволят проверить целостность, качество соединений. Это особенно важно перед установкой, монтажом кабелей. Прокладка кабелей в агрессивных условиях требует использовать витую пару с защитой от коррозии.

6. Обеспечение запаса длины кабеля в монтажных коробках позволит выполнить возможное переподключение в случае пропажи сигнала. Кабельные сети разделены на два типа: пластик и металл. Пластик - легкий в обращении и устойчив к коррозии.

7. Напоследок, обязательно нужно промаркировать все кабели и соединения для упрощения обслуживания системы. Это позволит выполнить монтаж согласно правилам. Правильная установка камер продлевает сроки службы системы видеонаблюдения.

Если выполнить некачественный обжим разъемов или нарушить целостность кабеля, то это приведет к потерям сигнала, появлению помех, нестабильной работе камер.

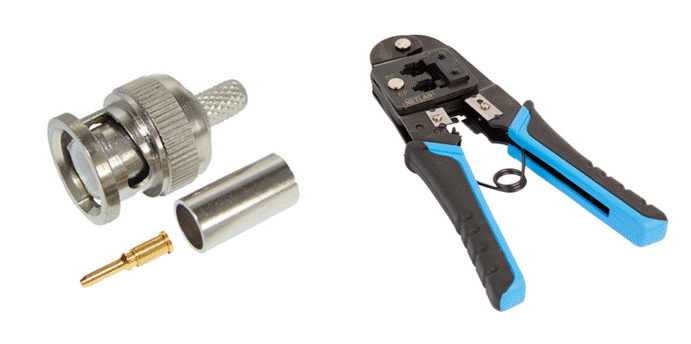

Коннекторы, кримперы и другой монтажный инструмент для прокладки кабеля

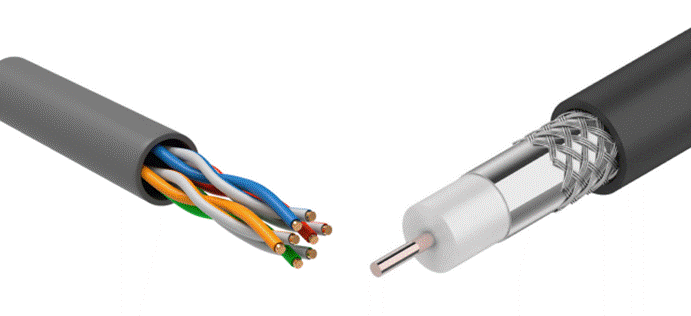

Сравнение с коаксиальным кабелем

При выборе кабеля учитывайте тип системы наблюдения. К примеру, в аналоговых традиционно применяется коаксиальный кабель. Его отличают низкие потери сигнала и простота подключения.

У коаксиального кабеля компактное исполнение. Его легкость упрощает монтаж и снижает нагрузку на несущие элементы. В высокопрочной конструкции используются металлы, технические полимеры. Они способны выдерживать атмосферные, механические растягивающие, продольные, скручивающие нагрузки.

Коаксиальные кабели делятся по типам экранирования, диаметру изоляции и сопротивлению волн. Коаксиальный кабель соединяет источник и приемник, а центральное ядро ​​выступает в качестве сигнального провода. Кабель не передает питание и требует отдельных силовых линий. Экран служит заземлением. Таким образом, отправка данных через коаксиальный кабель несимметрична. Одним из доступных видов снаряжения для настройки системы мониторинга видео с сопротивлением 75 Ом является RG-59 и RK-75. Они немного различаются по размеру и просты в настройке.

Преимущества витой пары:

• Важное преимущество витой пары перед коаксиальным кабелем - низкая цена.

• Витая пара требует меньше места для установки, ее проще монтировать. Справиться с монтажом витой пары можно даже без специальных знаний.

• Витая пара отличается поддержкой PoE, также может питать камеры мощностью до 95 Ватт. При планировании питания камер через PoE, убедитесь, что кабель соответствует требованиям стандарта.

Преимущества коаксиального кабеля:

• Коаксиальный кабель позволит вам обеспечить оптимальное электромагнитное поле с минимальными помехами. Также такой

• Он легко обеспечивает защищенность от несанкционированного доступа.

• Как правило, коаксиал обеспечивает большую устойчивость к разрушению, идеально подходит для длительной передачи, особенно для аналогового видеосигнала.

Выбор оборудования требует внимательного рассмотрения, чтобы избежать дорогостоящих ошибок. Правильная настройка будет гарантировать длительное использование вашей системы видеонаблюдения.

Коаксиальный кабель в каталоге DSSL

Заключение

Проектирование современных IP-камер осуществляется под витую пару. Цифровая передача данных обеспечивает интеграцию в существующую инфраструктуру. При выборе витой пары для установки системы видеонаблюдения учитывайте бюджет и целевые особенности эксплуатации.
