Общее представление о такой технике

Тысячи людей неверно представляют себе ситуацию и исходят из устаревших представлений. Лет пятнадцать назад камера для видеонаблюдения действительно требовала очень сложного монтажа, тщательного просчёта схем и подготовки кабельной инфраструктуры. Выпускаемые сейчас IP-камеры видеонаблюдения не требуют изощрённой подготовки к установке, хотя ряд действий всё же придётся совершить.

Даже простые модели IP-камер:

• реагируют на изменение обстановки;
• снимают в темноте;
• дают чёткую картину событий;
• отправляют оповещения по каналам связи.

Настроить камеры видеонаблюдения можно быстро, а число задаваемых опций очень велико.

Обзор моделей видеокамер

Для внутренних помещений

В эту категорию уверенно попадает HiWatch DS-I450M(C)(2.8mm). Она позволяет наладить питание по протоколу PoE и выдаёт картинку 2560х1440 пикселей. Другие параметры этой модели:

• купольная установка (под потолком);
• ёмкость внешней памяти до 256 Гб;
• съёмка в ночные часы на расстоянии 30 м;
• окраска корпуса – белая либо серая;
• угол обзора – 103 градуса.

Полностью поддерживается кодек H.265. Явный недостаток описываемой модели IP-камер для видеонаблюдения – отсутствие внутреннего хранилища данных. Отмечают и ограниченный набор Smart функций (а в некоторых модификациях они совсем отсутствуют).

Камеры Hiwatch в каталоге DSSL

SmartiNext BS-IP-03W – IP-камера для домашнего применения. Качество 2 Мп вполне достаточно для повседневного использования. Объектив даёт обзор 100–110 градусов. Сжатие видеосигнала – по протоколу H.264.

Обратите внимание: стоимость SmartiNext BS-IP-03W составляет менее 2000 рублей, что позволяет недорого защитить частный дом. Однако детализация изображения не самая глубокая. В число плюсов стоит добавить управление поворотом, наклоном. IP-камеру для видеонаблюдения можно использовать даже при освещённости 0,01 лк. Угол обзора по горизонтали достигает 270 градусов.

Dahua DH-IP-C-HDW1230T1P-0280B-S5 покажет видео с 25 кадрами в секунду. Производитель гарантирует работу при температуре до –40 градусов. Камера для видеонаблюдения позволяет настраивать выдержку вручную либо автоматически. Поддержана интеграция с распространёнными NVR, микрофона нет. Подключение возможно только через кабель. Степень электротехнической защиты IP-67 позволяет не опасаться:

• проливного дождя;
• снегопада;
• сильной запылённости.

Такой камерой смело можно пользоваться даже для охраны периметра здания. Рекомендовано использование на складах, в торговых точках.

Камеры Dahua в каталоге DSSL

Botslab Indoor Cam 2E Pro C213 имеет матрицу CMOS с разрешением 3 Мп. Возможна передача данных в радиодиапазоне (2,4 Ггц). Горизонтальный охват достигает 360 градусов, радиус формирования картинок по вертикали – 106 градусов. Вот ещё официальные сведения:

• ёмкость присоединяемых накопителей до 256 Гб;
• инфракрасная подсветка на расстоянии до 10 м;
• пиковое качество картинки 2304х1296;
• встроенный динамик;
• опция распознавания плача;
• идентификация лица;
• Автотрекинг.

Минимальная рабочая температура составляет –10 градусов, нагрев более +45 также недопустим для камеры видеонаблюдения. Поэтому ставить её за пределами помещений нежелательно даже в столичном регионе.

Камеры с поддержкой Wi-Fi в каталоге DSSL

Для улицы

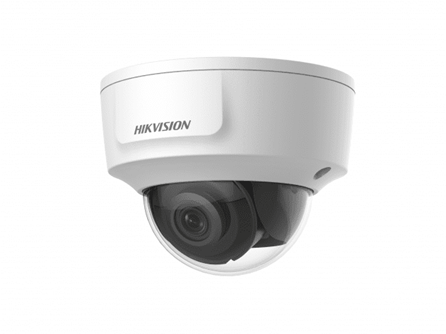

Hikvision DS-2CD2125G0-IMS имеет 4-миллиметровый объектив. Угол обзора составляет всего 86 градусов, но предусмотрено подключение накопителей до 128 Гб. Уровень защиты от непогоды позволяет применять камеру для организации видеонаблюдения при температурах от – 40 до +60 градусов.  Дополнительные факты:

• исполнение – купольное;
• крепление – М12;
• фильтрация инфракрасного диапазона – автоматически переключаемая;
• настройка качества – программная;
• переключение дневного/ночного режима возможно при сигнале тревоги либо по графику.

При освещённости 0,009 люкс гарантировано поступление цветной картинки. Даже в полной темноте (0 лк) можно снимать чёрно-белое изображение. Детализация 120 дБ помогает сохранять чёткость съёмки в условиях интенсивной засветки.

Если интересует, какие модели ведут полноцветную ночную видеофиксацию, обратите внимание на TRASSIR TR-D3151CL3 v7 4.0.

Официальное описание указывает такие возможности IP-камеры:

• детектирование автомобилей и людей;
• контроль областей;
• регистрация перехода запретных линий;
• картинка 5 Мп;
• питание PoE;
• интеграция с NVR, VMS.

Фиксированное фокусное расстояние равно 4 мм. Скорость съёмки 25 кадров в секунду. Технические параметры позволяют установить TR-D3151CL3 v7 4.0 для защиты парковочных зон, частных домов.

Комплексная защита частного жилья

В этой номинации Dahua DH-IP-C-HFW2230SP-S-0280B – на первом месте. Фирменное приложение работает на платформах iOS, Android. Поддержка методики PoE помогает упростить отладку системы электропитания камеры видеонаблюдения. Круглосуточная цветная видеофиксация снижает риск пропуска важных деталей. Предусмотрена дальнобойная подсветка 30 м. Выводимая картинка имеет чёткость 1920х1080 точек. Модель имеет фиксированное фокусное расстояние 2,8 мм, обозревает углы не менее 103 градусов. Возможна организация видеонаблюдения с управлением через программные средства. Модель рекомендуют для обеспечения безопасности:

• парковочных уголков;
• магазинов;
• административных помещений.

Выясняя, какую камеру ещё можно поставить, обратите внимание на IMOU Cruiser Dual. Эксперты отмечают простоту настройки, одновременный охват камерой двух и более смежных зон. Электроника зафиксирует появление человека, автомобиля либо собаки на обоих защищаемых участках. Приличный класс защиты IMOU выражен даже в такой тонкости, как редкость ложных реакций. Эти камеры для систем видеонаблюдения имеют минимальное количество непросматриваемых зон.

Поворотные камеры TRASSIR в каталоге DSSL

Камеры без особой категории

Aceline AIP-O4 – модель с улучшенными антивандальными характеристиками и показателем фокусного расстояния 4 мм. Несмотря на низкую стоимость, у этих камер видеонаблюдения предусмотрели ряд полезных режимов и опций:

• микрофон;
• динамик;
• распознавание номерных знаков, особенностей внешности человека;
• съёмка с частотой 30 кадров в секунду.

Уровень детализации картинки (3 Мп) подобрали чётко: можно сразу рассмотреть небольшие участки изображения, мелкие предметы, при этом объём видеофайлов не вырастает чрезмерно. Однако эта IP-камера не позволяет снимать удалённые объекты достаточно крупно. Если такой недостаток критичен, выбирайте конструкции с 4 миллионами пикселей и более. Рассчитывать на ночной режим видеонаблюдения тоже не приходится.

Камеры TRASSIR с улучшенными антивандальными характеристиками

ORIENT IP-940-MH4CP MIC – IP-камера, в названии которой уже указано использование микрофона. Технические характеристики:

1. качество картинки 4 Мп (если ограничиться уровнем 20 кадров в секунду);
2. матрица CMOS SmartSens SC401AI;
3. минимально допустимый уровень освещённости 0,01 люкс;
4. изображение уровня 2 Мп при получении 25 кадров в секунду;
5. обзор по горизонтали на 71 градус;
6. расстояние ИК-подсветки на 20 м, базовое условие – освещённость не ниже 0,01 люкса;
7. предусмотрена возможность сетевой трансляции звука.

Пользоваться камерами можно при влажности воздуха от 0 до 95%. Учитывайте, что стойкость к воздействию уличной атмосферы не гарантирована – спецификация подчёркивает комнатный характер такой IP-камеры.

Камеры TRASSIR с микрофоном

Sibling Powernet-G с уровнем фокусного расстояния 4 мм способна заснять 25 кадров в секунду. Матрица CMOS обеспечивает получение картинки уровня 2 Мп. Другие сведения про IP-камеру:

• ночная съёмка возможна;
• установлен датчик движения;
• использовать имеет смысл только в помещениях;
• наибольшее разрешение 1920х1080 точек;
• есть встроенный микрофон;
• модель поддерживает настройку через мобильную программу.

Структурированная видеоаналитика невозможна. Поэтому камера для видеонаблюдения применима только в домашних условиях и в других местах, где нет большого потока людей. Считать Sibling Powernet-G безнадёжно отсталой камерой не позволяют режим интеллектуального поворота, двусторонний канал аудиосвязи, функция контроля ситуации в помещениях.

Камеры TRASSIR c датчиком движения

В камерах GiNZZU HWB-5302A есть подсистема обнаружения движения. Корпус заявлен производителем как антивандальный. Модель обладает фокусным расстоянием 3,6 мм. Угол обзора по горизонтали достигает 74 градусов. Качество картинки – 2592х1920 точек. Минусы:

• нет микрофона;
• отсутствует подключение к PoE;
• требуется довольно высокая степень освещённости (0,1 лк).

Для передачи данных в таких камерах применяют Wi-Fi. Количество кадров в секунду – 25 (при наивысшей чёткости картинок).

Рекомендации по отбору

Перечислять конкретные IP-камеры можно ещё долго. Однако важнее для конечного пользователя знать, какой должна быть камера, чтобы правильно организовать видеонаблюдение при определённых условиях.

Свойства объектива

Любое их ухудшение сразу отражается на качестве видеоконтроля. Если на матрицу попадает мало света, классы программного обеспечения, интеллектуальные инструменты распознавания и даже ёмкость накопителей роли уже не сыграют. Моторизованный объектив нужен, когда надо наладить на основе IP-камер непрерывный устойчивый мониторинг с чёткой детализацией и активным масштабированием кадра. Если предусмотрена ИК-подсветка, целесообразно, чтобы модель обеспечивала коррекцию видеоизображения в инфракрасном диапазоне.

Дополнительные советы:

• камеру для работы в темноте надо брать с повышенным индексом F (то есть светосилы);
• чем дальше расположены объекты, тем важнее для качества снимаемых картинок сузить поле зрения объектива;
• точное распознавание лица, госномера при использовании объектива менее 8 мм почти невозможно.

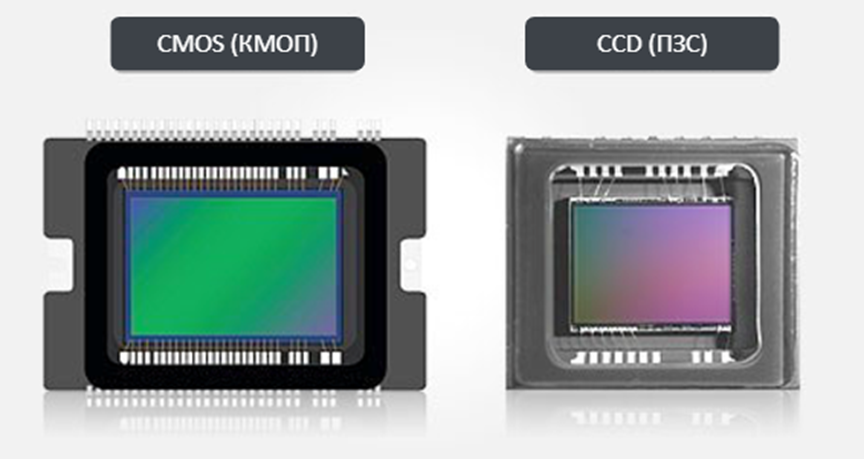

Параметры матрицы

Они определяют, насколько камера для видеонаблюдения готова выдавать детализированную картинку. Если чувствительность составляет 0,005 лк и менее, уличная камера предоставит чёткий видеоматериал даже в свете электрического фонаря или автомобильных фар. Размер матрицы должен быть крупнее, если предстоит часто использовать камеру при слабой освещённости. Вот какую ещё информацию надо учесть:

1. CMOS подходит при видеонаблюдении в типовом случае;
2. формат CCD нужен, если выдвигают повышенные требования к яркости цветов, контрастности картинок;
3. разрешение 2 Мп подойдет для контроля помещений, выходов из зданий;
4. качество картинки 4 Мп предпочитают, когда хотят получить детальные изображения, не формируя чрезмерно объёмный видеоархив;
5. универсальных рекомендаций нет, всегда надо смотреть, какая пропорция характеристик и цены получается.

Разрешение

Рассматривая камеры с большим числом пикселей, нельзя обеспечить повышенную безопасность автоматически. Этот показатель должен соответствовать нуждам видеонаблюдения на охраняемой территории. Конечно, там, где хранят взрывчатку, содержат ядовитых животных или обслуживают сотни посетителей ежедневно, экономить неприлично. Но важно соблюдать разумную достаточность. Если на входе или парковке людей уже зарегистрировали камерами повышенной чёткости, дублировать их в коридорах, служебных кабинетах смысла нет. Для передвигающихся по дому людей вообще хватает IP-камер на 1 Мп.

Вот случаи, когда качеством поступаться нельзя:

• места подсчёта денег;
• склады ГСМ;
• пункты обслуживания автотранспорта;
• КПП;
• досмотровые зоны;
• банковские учреждения;
• стадионы;
• стройплощадки;
• обширные открытые пространства на улицах.

Камеры TRASSIR с разрешением 2-4  Мп      Камеры TRASSIR с разрешением 5-8 Мп

Уличная установка

Выбирать купольные камеры для неотапливаемых зон только по заявленной температуре нельзя. Даже в сухих местностях требуется учитывать класс защиты. Помните: он должен быть рассчитан с поправкой не только на вероятность осадков, но и на распространение промышленной пыли или риск пыльных бурь.

Корпус уличных камер для видеонаблюдения должен быть сделан из нержавеющей стали. Оцинковка категорически не подойдёт: после потери внешнего слоя IP-камеры быстро начнут портиться. В ряде мест надо смотреть на сопротивляемость механическим воздействиям и взрывам (это не менее важно, чем число кадров в секунду). При выборе камер для видеонаблюдения можно смело опираться на заявленные производителем характеристики. Стандарты защищённости отработаны давно, и если IP-камера соответствует им, никакого риска нет вообще. А вот антивандальные свойства не следует переоценивать. У недорогих моделей они завышены: при ударе или ином умышленном повреждении, даже если корпус IP-камеры остался цел, может необратимо выйти из строя электроника. В районах с морским воздухом нужно пользоваться камерами из стали AISI 316 либо проверенного «морского» алюминия. По умолчанию температурная стойкость охватывает диапазон от –20 до +50 градусов. Если нужны иные требования, оговаривайте их при заказе IP-камер. В жарких местностях требуется выбирать устройства с козырьками, снижающими вероятность перегрева солнечными лучами.

Камеры TRASSIR c классом защиты IP66 и IP67

Фильтрация инфракрасного излучения

Засветка тепловым излучением обязательно повлияет на камеру видеонаблюдения. Такие лучи сразу отразятся на получаемой картинке: чёткой детальной съёмки добиться уже будет нельзя. Поэтому, независимо от того, есть подсветка ИК или нет, защита нужна. Её реализуют обычно чисто механическим способом, устанавливая на IP- камеру пластины с изолирующим слоем. Иногда можно встретить модели с электронной фильтрацией, но они непригодны для ночного времени.

Камеры TRASSIR c двойной интеллектуальной подсветкой

Параметры ИК-подсветки

Нельзя думать, что «светить» на дальних расстояниях – единственное условие успеха. В норме специальный луч должен быть узконаправленным, чтобы перекрывать только контролируемую через камеру видеонаблюдения площадку. Более того, если излучение «добивает» далеко, неизбежным побочным эффектом станет засветка расположенных вблизи зон. И тут уже фильтрация не выручит. Чтобы компенсировать негативный фактор, выбирайте IP-камеры с адаптивным режимом, которые меньше страдают от такого недостатка.

Камеры TRASSIR c технологией Blackface, исключающей появление паразитной засветки

Аудиосистема

Лучшие IP-аппараты способны записывать звук, передавать его на компьютер или удалённый сервер. Установка динамика позволит обращаться к нарушителям, поддерживать контакт с охраной или иным персоналом. Учитывайте:

• насколько эффективно будет распознавание звуков (особенно речи) конкретной IP-камерой на расстоянии;
• существует ли опция зачитывания заранее подготовленных кратких сообщений;
• совместимы ли используемые аудиокодеки с теми, которые есть в вашей системе NVR.

Для повышения качества звука требуется дополнять предустановленный на IP-камеру микрофон внешним микрофоном, подключаемым к системе PoE.

Камеры TRASSIR с микрофоном и динамиком

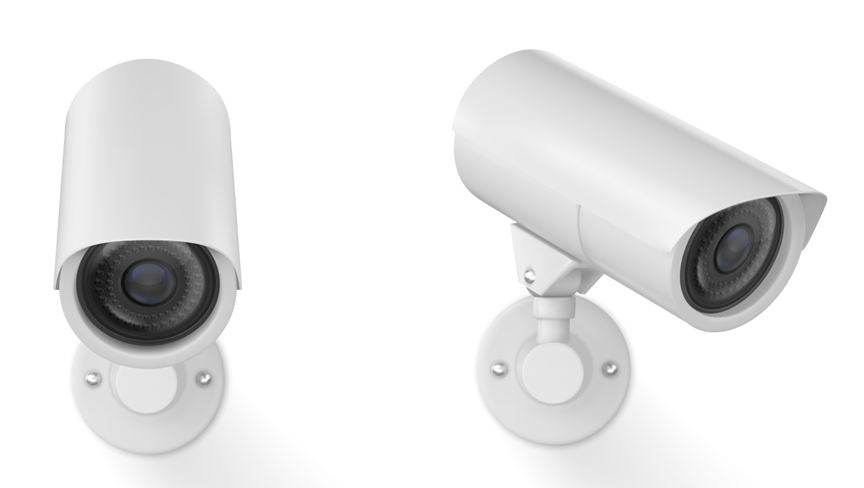

Форм-фактор

В нашем рейтинге этому моменту внимание уделено не просто так. Мало зафиксировать, что камера умеет, к примеру, передавать изображение по каналам Wi-Fi. Геометрические характеристики прямо влияют на общий уровень наблюдательной системы. Цилиндрические IP-камеры чаще остальных содержат длиннофокусный объектив. Если вам предстоит налаживать защиту:

• городской площади;
• внутреннего помещения вокзала;
• спорткомплекса;
• торгового центра;
• картинной галереи, то это станет превосходным решением.

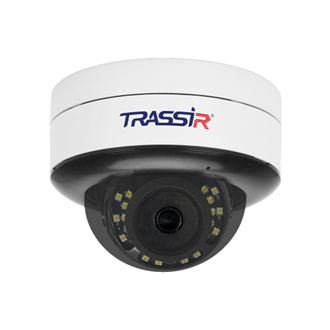

Купольную IP-камеру разумнее ставить там, куда люди имеют непосредственный доступ. Такое средство контроля труднее повредить, даже если оно смонтировано на стене здания или под низким потолком.

Цилиндрические и купольные IP-камеры в каталоге DSSL

Уровень компрессии

Вполне удобно пользоваться камерой видеонаблюдения, которая пишет картинку по протоколам H.264/H.265. Более специфичные алгоритмы используют только в особо оговорённых случаях. Каждый дополнительный стандарт записи сразу повышает стоимость камер видеонаблюдения, потому что он признан интеллектуальной собственностью, и за его использование производитель платит отчисления.

Какой должна быть частота съёмки

Золотой стандарт – 25 кадров в секунду – на деле не универсален. На крышах, во внутренних помещениях, в зонах с малой интенсивностью движения людей хватает 15–16 кадров в секунду. Наоборот, вблизи от автотрасс и там, где события могут развернуться очень быстро, иногда и 30 кадров в секунду может не хватить. Показатель 60 FPS нужен:

1. казино;
2. спортивным учреждениям;
3. участкам скоростных автодорог;
4. железнодорожникам;
5. аэропортам;
6. предприятиям с высокоскоростным промышленным оборудованием.

Электронная аналитика

IP-камера давно переросла роль простого фиксирующего средства. Даже программное реагирование на движения уже использует инструментарий AI. Помимо оперативного срабатывания при ЧП такое свойство позволяет:

• уменьшать требуемый объём видеоархива;
• сокращать нагрузку на локальную сеть;
• записывать только необходимые события и быстрее находить нужный момент в записях.

Однако возможности последнего поколения видеотехники куда шире, чем просто срабатывание по датчику. В камерах видеонаблюдения могут встретиться такие опции:

• распределение объектов по величине, скорости передвижения;
• поиск пропавших или перемещённых предметов;
• обнаружение попыток заблокировать объектив или развернуть камеру;
• реакция на появление звука;
• выделение в кадре незанятых делом людей (это могут быть нарушители трудовой дисциплины, преступники или пьяные);
• подсчёт количества посетителей;
• сравнение с базами данных;
• установление негативных поступков (грабежа, вандализма, ненужных скоплений людей, массовых драк).

Перечень таких функций далеко неполон. Все они могут пригодиться камерам для видеонаблюдения, установленным в магазинах, автомобильных парковках, иных общественных пространствах. Автоматическое детектирование позволяет также быстрее реагировать на возгорания, другие природные и техногенные опасности.

Камеры TRASSIR со встроенной аналитикой в каталоге DSSL

Дополнительные рекомендации

Обязательно уделяйте внимание тому, где будут установлены IP- камеры. На стройплощадках нет смысла ставить камеру без ночного режима или неспособную снимать видео 1080p. Для удалённых мест, территорий с перебоями электроснабжения система видеонаблюдения должна строиться на основе камер с солнечными батареями либо беспроводным питанием. Когда важно систематическое отслеживание прогресса той же стройки, ремонта или производства, предпочтение отдавайте камерам с таймлапсом и подсоединением к удалённому FTP-серверу.

Создавая систему наблюдения для речных, морских портов и иных объектов вблизи водоёма, можно не оценивать особо, сколько кадров в секунду выдаст конкретная камера видеонаблюдения. Ценнее иные свойства:

1. стойкость к коррозии;
2. защита от пыли, влаги (IP-66 – минимальный уровень, разумнее брать IP-67/68 с расширенной защитой камер от брызг, соли, пыли);
3. для эксплуатации в полной темноте и тумане рекомендуют версии с тепловой аппаратурой (thermal);
4. отыскание целевого предмета или человека в сложных условиях обеспечивает сочетание IP+PTZ.

Обеспечить должную защиту в учебном заведении можно, пользуясь камерами, которые делают 15–20 кадров секунду. Уточнение: речь только про аудитории, лаборатории, коридоры, лестничные марши и административные комнаты. Для холлов, мест работы приёмных комиссий, столовых и других загруженных точек можно подумать 20–25 кадрах в секунду. Более высокий показатель – 30 FPS – оправдан только для ситуаций, где важна любая деталь (например, расследование преступлений).

Дальность ИК-подсветки прямо зависит от длины волны. Так, на расстояние 150 м могут добить лучи 790–820 нм. Если важно не только расстояние, но и незаметность для наблюдателя, выбирайте ИК-подсветку типа 870–880 нм. Обычно накрываемая полоса ещё пропорциональна углу фокусировки. С широким углом (120 градусов и более, вплоть до полукруга) подсветить более 15 м не получится. Со средними углами дальность ИК подсветки достигает уже иногда 60 м. Если же уменьшить сектор до 20–30 градусов, можно перекрыть 100–200 и более метров. Разумеется, у элитных образцов эта функция неизменно реализована более мощно, чем у аппаратуры наблюдения бюджетного класса.

При любой дальности ИК-подсветки архив видеозаписей занимает немало места. С умеренными характеристиками видеофиксации (до 3–4 Мп, максимум 25 FPS) надо будет в сутки на изображения с одной камеры отводить 160–320 Гб. Покупка IP-камеры с протоколом H.265 поможет вдвое уменьшить количество записей по сравнению с H.264. Поэтому, заплатив поначалу за камеру больше, вы сэкономите в итоге на носителях памяти.

Если выбранная модель поддерживает режим работы с переменным фокусным расстоянием, то можно будет изменять угол, оставляя на месте прежний объектив. Однако для массового сектора эта возможность избыточна. Более того, она может ухудшить качество съёмки – вернее, не позволит поддержать его на должном уровне. Зум остро необходим, когда:

• предстоит отслеживать динамичные сцены;
• важно, чтобы IP-камера умела распознавать удалённые предметы;
• есть статичные, слабо освещённые участки;
• общая чёткость изображения должна быть максимальной.

На открытых пространствах обязательно обратите внимание, чтобы выбранная камера видеонаблюдения обладала приличным классом защиты от грозовых разрядов и коротких замыканий. Это зависит уже, впрочем, не столько от неё самой, сколько от:

• соблюдения правил монтажа таких камер;
• применения защищённых коммуникаций;
• заземления.

Учтите: если камера поддерживает запись звука, то особого разрешения на её установку по закону не потребуют. Однако это касается только частной территории. Санкция общего собрания собственников или иных заинтересованных лиц нужна для начала записи в подъезде или другом общественном помещении. Естественно, тогда лучше выбрать характеристики, которые не вызовут подозрения в навязчивой слежке.

Продвинутая камера умеет распознавать:

• попытки следить;
• необоснованную задержку в одном месте;
• бесцельное перемещение;
• необычную скорость перемещения людей или неживых объектов;
• переход заранее заданных границ.

Система не перепутает человека с домашними животными, пневмороботами, манекенами, падающей листвой или автотранспортом. Именно модели с повышенным уровнем идентификации нужно покупать для защиты предприятия или организации.

В большинстве современных видеокамер используют карты памяти стандарта microSD. Чаще их ёмкость составляет до 256 или 512 Гб. Если идущие в комплекте носители относятся к категории V30, это будет дополнительным плюсом.

Если для вас критично отсутствие слепых зон или сокращение их объёма, используйте видеоаппаратуру с широкоугольным объективом. Альтернативой ей может стать техника категории PTZ.

Если корпус сделан из пластика, это не минус, а нормальный способ снизить цену. Применяемые сейчас полимерные материалы по прочности мало уступают металлу. Типичная рекомендация: на улице и во дворе ставить камеры из металла, а в обогреваемых помещениях ограничиться пластиковыми версиями. Там, где днём используют естественный свет, а вечером и ночью – электрический, пригодится функция AWB. Для компенсации встречного света нужна опция BLC, а HLC сгладит эффект общей избыточной яркости. Defog поможет, когда поле зрения перекрывают:

• туман;
• дым;
• смог;
• кухонный чад.

Идеально, когда такая подстраховка от плохих условий съёмки комбинированная – на оптическом уровне и с применением цифровых алгоритмов. 2D/3D-DNR – ещё один ценный режим для улучшения качества видео. Он исправляет разницу по сравнению с предшествующими кадрами и предотвращает накопление визуальных артефактов.
