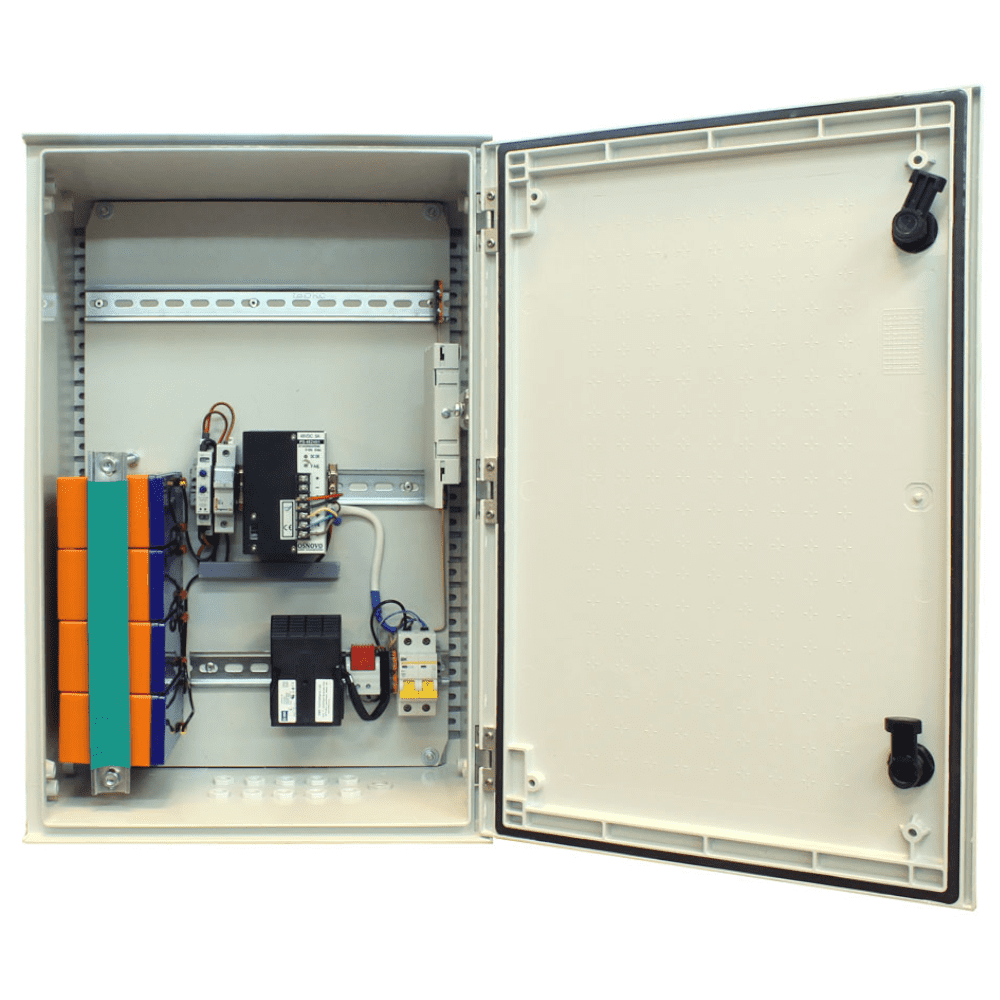

Термошкаф OSP-46TB1 предназначен для уличной установки и защиты электрооборудования от окружающей среды. Станция состоит из шкафа (радиопрозрачной конструкции из армированного стеклопластика), оптического кросса — разъемного соединения для коммутации оптоволоконного кабеля с оборудованием, комплекта встроенных устройств:
- Автоматического 2-фазнного выключателя (10 A), обесточивающего станцию при перегрузке или КЗ.
- Промышленного адаптера DC 48 В, обеспечивающего основным питанием встраиваемые устройства общей мощностью до 240 Вт.
- Системой обогрева, состоящей из универсального конвективного обогревателя и термостата (Н-З, до +15 ºС), поддерживающими положительную температуру внутри шкафа.
- Блока из четырех свинцово-кислотных батарей 12 В емкостью 7 А·ч (общ U 48 В), обеспечивающих резервное питание. От глубокой разрядки аккумуляторные батареи защищает реле контроля напряжения (40–80 В, 10A), от перегрузок и КЗ — плавкие вставки с держателем на DIN-рейку.
Характеристики оптического кросса:
- Ложемент на восемь КДЗС60.
- Модуль на два SC-порта.
- Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
- Габариты: 183×113×22 мм.

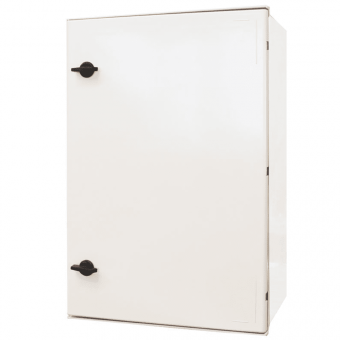

Термошкаф адаптирован для всепогодной уличной работы: стойкий к УФ-лучам корпус защищен от влаги и пыли по стандарту IP66, от механических повреждений — по стандарту IK10, герметичность подвода кабелей обеспечивает комплект гермовводов обеспечивает, рабочие температуры среды — -40 ºС... +50 ºС. С учетом обогрева максимальная потребляемая мощность — 540 Вт. Участки на din-рейках, свободные для монтажа устройств: на верхней — 340 мм, средней – 60 мм, нижней — 60 мм. Габариты — 400×600×210 мм.
Комплектация:
- Уличная станция — 1шт.
- Набор гермовводов — 1шт.
- Ключ от монтажного шкафа — 1 шт.
- Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
- DIN-рейка 7.5×35 мм, 1.6 м.
- Шина для внутреннего монтажа, 210 мм.
- Расходные материалы.
-
Osnovo OSP-46TB1 Артикул 12689 Назначение уличная станция (термошкаф) Размеры (Ш×В×Г) 400×600×230 мм Класс защиты (IP) IP66 Класс защиты (IK) IK10 Материал корпуса и монтажной пластины пластик Оптический кросс размеры: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 штТемпература внутри уличной станции 0 ºС... +50 ºС Рабочая температура (температура окружающей среды) -40 ºС... +50 ºС Защита от перегрузки и КЗ автоматический выключатель 2P на 220 В, 10 A Термостабилизация да Резервное питание (АКБ) да Теплоизоляция - Система проточной вентиляции - Система тёплого пуска (предварительный прогрев) - Дополнительно доступное место под установку оборудования на встроенные din-рейки: верхняя – 340 мм (ширина), средняя – 60 мм (ширина), нижняя – 60 мм (ширина) -
