Как подключить камеру видеонаблюдения к монитору

Видеопоток с камер выводится на экраны ПК, телевизоров, планшетов, ноутбуков и смартфонов. Каждая задача слежения на территории подразумевает свой способ подключения и комплектацию оборудования. Устройство, транслирующее ситуацию перед объективом, должно отвечать характеристикам всей сети, иметь тот уровень детализации, которого требуют обстоятельства, и соответствовать техническим требованиям системы безопасности. От его качества напрямую зависят степень защиты территории и возможность предотвратить возникшую опасность.

С подключением камеры видеонаблюдения к монитору связан ряд обстоятельств. Особенности монтажа значительно разнятся в зависимости от наличия видеорегистратора, необходимости в жестком диске или архивации в облачном хранилище, от присутствия интернета, от способа передачи видеопотока и других особенностей видеомониторинга. Способ соединения должен исключать любые возможности искажения сигнала, поэтому возникают вопросы: какое решение выбрать, как подключить видеонаблюдение к монитору, какое оборудование подойдет для каждой конкретной ситуации, — полезно разобрать их еще до начала монтажа видеосистемы.

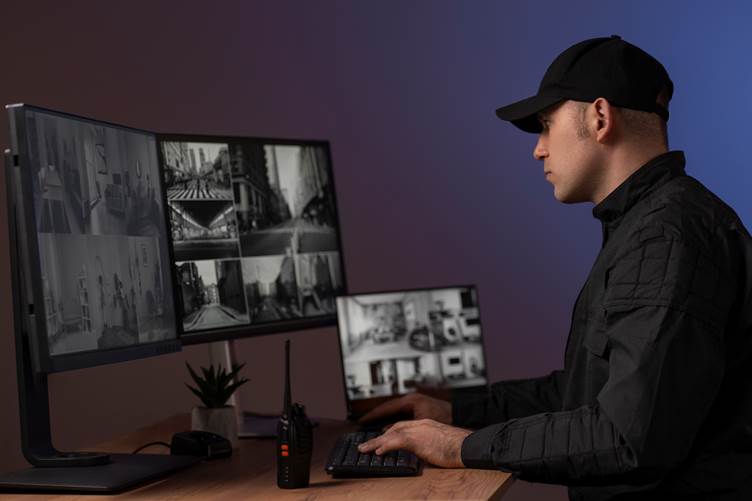

Система видеонаблюдения с монитором

Трансляция с камер эффективна не только в ситуации мониторинга онлайн, но и как пункт управления и просмотра сохраненных записей. Сеть видеонаблюдения может работать и без стационарного транслирующего устройства и передавать видеопоток через интернет для удаленного доступа к файлам. В то же время на объектах с охранными постами, где обязателен непрерывный мониторинг происходящего и быстрое реагирование на сигналы, записи отображаются в режиме онлайн.

Выбор монитора в первую очередь отражает задачу, текущее состояние видеонаблюдения, условия съемки и требования к детализации видеозаписей. В линейках моделей найдутся варианты для 4К трансляции, жидкокристаллические панели и светодиодные стены, оснащенные динамиками, микрофонами, кронштейнами и подставками для организации охранного поста без лишней техники и установок.

Ознакомьтесь с ассортиментом мониторов и профессиональных панелей от компании DSSL!

Функции, которые выполняет экран

Монитор становится финальной частью движения видеопотока, которая поддерживает порядок во всей системе и контролирует ее работоспособность.

На технику ложится ряд основных функций, ниже представлены несколько из них:

• Позволяет удостовериться в исправности приборов. По полученному изображению можно вовремя отследить ошибку в работе оптики. Если картинка искажена, отображается нечетко или отсутствует, вывод ее на экран в большинстве случаев укажет на возможную причину поломки.
• Помощь в настройке и регулировке видеорегистратора. В качестве монитора управляющего компьютера он фиксирует и вносит изменения в программное обеспечение регистратора, а также играет роль выводящего устройства, так как собственного интерфейса в последнем не предусмотрено.
• Визуальное отображение происходящего перед объективом помогает откорректировать его расположение и угол наклона.

Ознакомьтесь с ассортиментом видеорегистраторов TRASSIR в каталоге DSSL!

Характеристики

Часть моделей отлично передает цвета и четкость деталей, существуют линейки исключительно с черно-белой матрицей, производители могут установить динамики или не предусмотреть передачу аудиосигнала. Характеристики телевизоров отвечают конкретным условиям и задачам, а их стоимость соответствует функционалу. Поэтому черно-белое воспроизведение с цветной камеры будет также бессмысленно, как и мини-экран перед оператором видеонаблюдения крупного объекта со съемкой 4К. Перед принятием решения о покупке тех или иных мониторов важно собрать данные об объекте и ориентироваться на параметры, которые станут ключевыми в конкретных условиях.

Черты, которые характерны для всех экранов, мы разберем ниже.

Разрешение. Профессиональные системы видеомониторинга не стоит оснащать экранами меньше, чем 1920x1080 пикселей. Это знакомый всем формат FullHD, в котором снимают современные цифровые камеры и часть аналоговых. Их достаточно просто подключить к регистратору и процессорам, используя один из стандартных типов кабелей. Качества FHD достаточно, чтобы не упустить важные события из вида и заметить изменения сразу на нескольких видео с разных объективов.

Рядом с показателем разрешения всегда идет размер экрана. Сегодня величина не ограничена — большие видеостены становятся все привычнее в сфере безопасности, — поэтому при выборе техники можно исходить из разумности и предусмотренного бюджета.

Передвижение небольших объектов в кадре сложно зафиксировать на мониторе размером менее 24 дюймов, при этом слишком большой дисплей мешает охватить взглядом все отображенные события. Характеристика во многом зависит от количества камер. Чем больше показов выведено одновременно, тем больше должна быть диагональ экрана. При этом слишком большой, который сложно охватить человеческим взглядом, лучше заменить на несколько устройств меньшего размера. Это одновременно даст четкую картинку и позволит замечать все важные события и детали.

Дисплеи для видеостен в каталоге DSSL

Матрица. В сфере охраны трансляция ведется круглые сутки, поэтому матрица должна быть изначально рассчитана на высокую нагрузку. Изготовители дисплеев для охранных систем часто применяют технологию IPS, она подходит для непрерывной работы продолжительное время без потери в цветности и четкости картинки.

Плавная смена кадров. На отсутствие скачков и размытия кадров влияют все оборудование и коммутация системы слежения, но в рамках экранной оптики за искажения отвечает показатель частоты обновления. Высокая смена кадров начинается с 60 Гц. Не все аппараты способны плавно передавать скоростное движение, здесь во главу угла встает время отклика. Чем выше показатель, тем меньше искажений на картинке с движением в кадре.

Яркость и контраст. Важнейшие показатели, которые отвечают за визуальную достоверность изображения. Хорошая видимость в разных условиях освещения — это верно подобранная яркость. Уровень контраста отвечает за распознавание элементов, увеличение и детализацию картинки.

Настройки. Эффективное слежение невозможно организовать без возможности регулировать настройки, соотнося их с конкретными условиями в моменте. Регулировка высоты и угла наклона кронштейнов и подставок также позитивно скажется на работе оператора. Комфорт при просмотре влияет на результативность видеонаблюдения.

Функциональность. В некоторых устройствах производители предусмотрели защиту от взлома и доступа посторонних. Они оснащены блокировкой управления, сложной системой паролей, биометрической аутентификацией. Такие мониторы могут работать в специальных режимах круглосуточного слежения, вывода определенного числа каналов и систематической смены кадров.

Формат. Не меньшее значение имеет соотношение сторон, которое зависит от формата съемки видеокамер. Устаревшие аналоговые стандарты DI переводят сигнал в формат 4:3, подобный экран подобрать сложнее. Аналоговые 960Н и современные цифровые видеофиксаторы рассчитаны на стандартное соотношение сторон 16:9.

Наличие портов. Универсальность интеграции с прочим оборудованием тем проще, чем больше вариаций разъемов и вспомогательных коннекторов. Для подключения аналоговой камеры подойдет VGA-вход, который передает исключительно оптический сигнал. Порт DVI-I позволяет подключать как цифровые, так и аналоговые сети. Цифровой интерфейс HDMI, DisplayPort подходит для одновременного получения видео- и аудиоданных высокой четкости. Технология USB-C — одна из самых универсальных, однако в определенных условиях может уступать другим интерфейсам, например, по части работы аналоговых камер.

Набор характеристик говорит о том, что выбор устройства для трансляции играет не последнюю роль в организации эффективного контроля.

Как подключить камеру к монитору

Схема соединения зависит от обстоятельств: в одной ситуации важно сохранять записи на диск, в другой — достаточно просматривать видео в реальном времени, часть пользователей интересует схема из нескольких камер, в то время как на других территориях монтируют сложные сети слежения. Каждая из подобных особенностей подразумевает свой способ подсоединения оборудования. Для этого достаточно выбрать одно из решений.

Транслировать изображение возможно тремя путями:

• В рамках системы с видеорегистратором
• С передачей сигнала через процессор ПК
• Прямое подключение

Видеоданные с большого числа камер обрабатывает видеорегистратор, он сохраняет записи и передает их для вывода на экран. Персональный компьютер в качестве элемента цепочки актуален при установке специальной платы видеозахвата или USB-преобразователя.

В случае подключения устройств напрямую не обязательно покупать дорогой профессиональный монитор. Используя переходники, следить за объектом можно через экран обычного компьютера или домашнего телевизора. Надежную передачу обеспечивают комплектующие, которые преобразуют аналоговый сигнал в цифровой по типу BNC-VGA, и переходники для телевизоров с портом RCA. В торговых точках, где продаются средства технической безопасности, легко подобрать комплектующие для подключения камеры к мониторам и телевизорам большинства современных брендов.

IP-устройства способны передавать видеопоток без каких-либо дополнительных переходников, но если задача предполагает высокую степень безопасности и ряд разрозненных зон наблюдения с моментальным переключением между ними, важно организовать структуру в виде полноценного программно-аппаратного комплекса.

Посмотрите все модели IP-камер TRASSIR в каталоге DSSL!

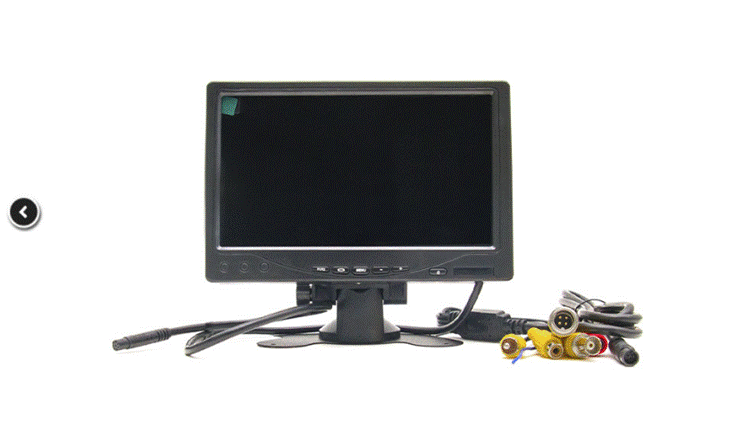

Прямое соединение

Этот способ интеграции подходит для охраны небольших территорий, домашних хозяйств с невысокими требованиями к уровню безопасности. Он создает полноценную защиту от проникновения в квартиры, гаражи, частные дома, на небольшие склады и дачи. Прямое соединение разумно, когда расстояние от видеокамеры минимально, а также в случаях:

1. Тестирования устройств системы видеослежения
2. Ограниченного бюджета и невозможности приобрести полный комплект оборудования
3. Проектирования видеонаблюдения для частного пользования

Стоит отметить, что функциональность сети при прямом подключении ограничена, но это самый бюджетный способ организовать видеослежение. У него есть свои ограничения, например, при подключении аналоговой камеры доступен лишь просмотр в режиме реального времени, записями невозможно управлять, их не сохранить на диск или в облако. При этом система состоит всего из двух элементов, что делает ее понятной и простой в использовании.

Вывод изображения с аналогового устройства возможен только после переформатирования сигнала в цифровой. Это происходит посредствам контакта BNC или преобразователя BNC–VGA. Последний может иметь несколько разрешений, если подобрать неподходящую модель, то картинка на дисплее будет обрезана. Для выходов BNC приобретают соответствующий переходник.

Подключить аналоговую камеру к монитору обычного телевизора можно через порт для трансляции композитного сигнала, так называемые "тюльпаны", либо с переходником RCA.

Работать с цифровыми устройствами проще, подключение камеры происходит в два этапа: подсоединение витой пары к сетевой карте и активация ПО. Производители предлагают установить собственное программное обеспечение, информацию о котором можно найти в технической документации. Бренды обычно размещают ссылку на скачивание софта с подробной инструкцией на своем официальном сайте.

После соотнесения всех проводов с соответствующими портами система готова к тестированию. Если оборудование подключено неправильно, то видео будет транслироваться некорректно или отсутствовать. В технических документах изготовители подробно описывают способы соединения кабелей, возможные ошибки и пути их исправления.

Посмотрите все модели аналоговых камер TRASSIR в каталоге DSSL!

Видеомультиплексор

Устройство позволяет делить экран на поля и одновременно отображать происходящее сразу с нескольких камер видеонаблюдения. Модели представлены в любом магазине охранной техники, производители предлагают приборы до 16 каналов, современные линейки поддерживают HD и подключаются к большинству телевизоров и мониторов.

Видеомультиплексор подключается к экрану через выход HDMI, а камеры — к портам мультиплексора с помощью кабеля RG59. Выводить и переключать видео можно через пульт управления каналообразователем. Это решение расширяет возможности обычного прямого соединения, где на монитор выводится единственная картинка.

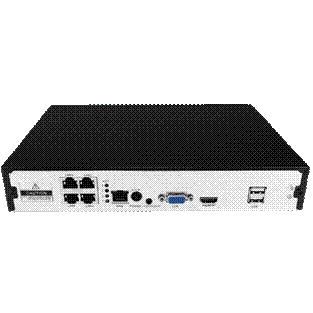

Видеорегистратор

Затраты на регистратор оправдает формирование масштабной системы, включающей ряд камер, возможность хранения и управления файлами в архиве. Видеорегистраторы можно коммутировать с мониторами напрямую, но разумнее устанавливать их в комплекте с персональным компьютером. Такой подход раскрывает всю функциональность дорогостоящего оборудования. При интеграции с компьютером необходимо установить плату захвата или приобрести преобразователь USB.

Посмотрите все модели регистраторов в каталоге DSSL!

Схемы подключения камеры

Все варианты коммутации, предложенные выше, можно объединить в простую схему, где между видеокамерой и готовым изображением расположены следующие устройства:

• видеорегистратор
• плата захвата
• преобразователь USB
• монитор с портом BNC
• BNC-VGA
• ТВ с разъемом RCA

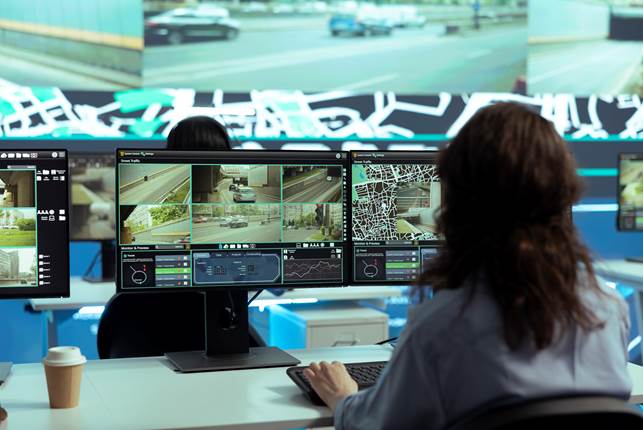

Вывод трансляции на несколько мониторов

"Многомониторность" — не редкость в сложных охранных системах крупных объектов. Следить за происходящим перед большим числом объективов в реальном времени эффективнее на нескольких экранах с опциями увеличения, автоматического реагирования на сигналы датчиков, регулировки последовательности изображений и других программных настроек.

Подключение к нескольким мониторам актуально при просмотре одинаковых файлов сразу несколькими пользователями и для увеличения изображения на отдельном дисплее. Большинство регистраторов и клиентских компьютеров оснащены разъемами VGA и HDMI. Если они подразумевают одновременную работу обоих портов, то можно соединить два экрана простейшим способом — каждый подвести к одному из выходов.

Без подобной опции понадобится разветвитель, желательно, с функцией усиления сигнала, что гарантирует трансляцию отличного видеопотока с высоким качеством на всех мониторах. Такие сплиттеры питаются от сети, в отличие от пассивных, а соответственно, создают большую нагрузку. Несколько телевизоров или другое транслирующее оборудование легко подключить при наличии минимальной коммутации. Единственный минус в том, что оба аппарата будут показывать одинаковую картинку.

Схема создания сети из нескольких экранов

Мониторинг на производственных объектах, в торговых залах, бизнес-центрах влияет на финансовые результаты организаций, поэтому детализированное слежение за территорией способствует экономии ресурсов.

Опция будет удобна, например, на торговых площадях, где происходящее транслируется одномоментно на пост охраны, компьютер управляющего и работников зала.

В частных домах комфортно получать подобную картинку в отдаленных частях здания, например, на разных этажах или в соседних строениях на территории одного участка. Доступ к видео позволит быстрее заметить проникновение или получить сигнал о произошедшем событии.

Комплексные решения TRASSIR для различных отраслей бизнеса

Схема работы разветвителей VGA и HDMI схожа, поэтому инструкция актуальна для любого сплиттера. Самый подходящий из вариантов — HDMI передает качественное видео и при наличии микрофонов позволяет слышать звуки. VGA отвечает исключительно за видеоинтерфейс.

Число разъемов в сплиттере ограничивает количество монтируемых экранов. Сам процесс занимает минимум времени и сил:

• Видеорегистратор подключается к разъему сплиттера, который подписан соответствующим обозначением.
• В остальные порты устанавливаем коннекторы кабеля каждого из мониторов или телевизоров.
• После включения видеорегистратора на каждом транслирующем устройстве выбираем источник сигнала HDMI, и на всех аппаратах появляется одинаковая картинка. Для того чтобы каждый из ТВ показывал свое изображение, необходимо дополнительно скачать программное обеспечение.
• Конструкция заработает, если вы не забыли подключить разделитель к источнику питания.

Чтобы расположить один из трансляторов ближе к регистратору, а второй — на удалении, используют коммутатор с удлинителем HDMI. В результате видеопоток передается посредствам двух шнуров "витая пара".

Схема подходит только для отображения одинаковых картинок. Если необходимо просматривать на каждом из экранов разные трансляции, то нужны два видеорегистратора или установка на компьютер специального программного обеспечения. Так, при монтаже двух видеомониторов, запись на один из них будет передаваться через порт регистратора, а на второй — по локальной сети.

В целом установка CMS (ПО для создания систем видеоохраны) позволяет формировать структуру из широкого числа камер и транслирующих видеоустройств. С ее помощью можно настраивать и управлять мониторингом из служебного помещения. Программа позволяет одновременно просматривать данные с более чем 50 объективов, регулировать угол наклона или разворот PTZ–устройств.

Ознакомьтесь со всеми доступными поворотными IP-камерами TRASSIR

Выбор разветвителя

Приобретение качественного прибора отразится на уровне визуальной передачи и скорости видеопотока. Если видеоаппарат снимает в формате 4К, то коммутатор с соответствующей пропускной способностью отразит видео сверхвысокого разрешения. На помехи может оказать влияние отдаленность от сплиттера. Чем больше расстояние, тем вероятнее возникновение шумов и мерцания. При покупке хорошего аппарата и соблюдении дистанции проблем с передачей возникать не должно.

Сократить расстояние можно за счет небольшой хитрости: расположить коммутатор посередине, соединив его с одной стороны с ПК или регистратором, а с другой — с мониторами. Так, если дистанция равна 100 метрам, то прибор можно зафиксировать в 60 метрах от обрабатывающего оборудования, тогда сплиттер с дальностью 80 метров сможет уверенно передавать полноценную картинку на дисплей.

Чем больше длина шнура, тем важнее уделять внимание его характеристикам. Кроме того, для экономии можно использовать UTP категорий 5E или 6, которые более комфортны в монтаже из-за своего небольшого диаметра и дешевле аналога.

Чек-лист, чтобы предотвратить затруднения в работе:

• Все трансляторы настроены на одинаковое разрешение
• Коммутатор подключен к сети, на корпусе горят все индикаторы
• Проверить в спецификации, верно ли выбрано рабочее расстояние
• Перезапустить видеорегистратор
• Исключить повреждение шнура на всем его протяжении
• Перепроверить правильность подключения устройств, коннекторов

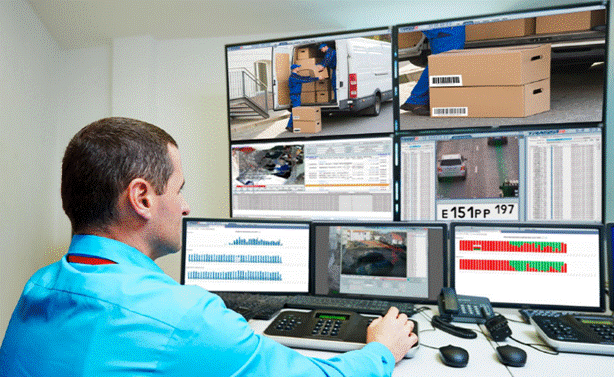

Настройка наблюдательных постов

В условиях многомониторного вывода изображений необходимо профессионально настроить режимы, опции и характеристики трансляции. При оптимальном качестве файлов разбивка на секции должна быть функциональной с точки зрения быстрого доступа к любой видеокамере, комфортной работы с файлами и идеального размера окон.

У оператора появится возможность одним кликом открыть запись на весь экран, детальнее ознакомиться с визуальной информацией и проанализировать ее. Сотрудник охраны будет оповещен о срабатывании датчиков выводом на экран видео с "просигналившего" объектива. Так скорость реакции на событие увеличится, а затраты на установку системы наблюдения окупятся быстрее.

Некоторые полезные опции в многомониторном режиме видеонаблюдения:

• Цикл смены видеокамер. В зависимости от настроек данные воспроизводятся в заданной очередности и через назначенный временной интервал. Функция помогает упорядочить смену кадров с учетом разных ракурсов слежения за одними и теми же зонами. Эта опция позволяет сэкономить на покупке дополнительных экранов на пост безопасности.
• Электронная карта. Специалист по настройке ПО для охранных систем создает наглядную карту территории с отображением всех установленных видеокамер. Оператору достаточно кликнуть на любое поле, чтобы увидеть происходящее перед объективом в этой зоне наблюдения.
• Перемещение изображений между мониторами.
• Реакция на события. Отображение с фиксирующего видеоустройства выводится на весь экран, если сработали установленные датчики. Программа способна транслировать изменения движения, появление света, звука и получение других метаданных. Функция помогает как открыть ворота приехавшему автомобилю, так и отследить передвижение мошенников в зоне с ограниченным доступом.

В режиме "сетки" из отображаемых записей способны работать мониторы с любым разрешением. Подключение производится профессионалами посредством VGA, DVI и HDMI портов. Большое число транслирующих аппаратов требует установки мощной видеокарты.

Как подключить аналоговую камеру

Соединение с телевизором. Необходимый комплект для подключения: коаксиал, монтажный короб, блоки питания, наличие портов и необходимых переходников. Большинство телевизоров имеют три традиционных разъема AV, к которым можно подключить аналоговую камеру. Более раритетные ТВ вместо указанного входа оснащены разъемом Скарт, что требует покупки дополнительного переходника.

Установка сводится к протяжке кабеля между телевизором и местом крепления видеокамеры. Монтажный короб устанавливается возле последней, он защищает контакты и одновременно выполняет эстетическую функцию. К ней через BNC коннектор можно подключить кабель, а питание пустить по шнуру ШВВП. Вторая сторона кабеля с RCA подключается к выходу на ТВ, а провод питания — к блоку.

Чтобы видео отображалось на экране, в меню монитора нужно выбрать пункт AV. Для слежения за несколькими зонами сразу подойдет телевизор с несколькими разъемами AV, тогда пользователь сможет переключаться между ними. Запись при использовании этого способа не ведется, поэтому за ситуацией следят только онлайн.

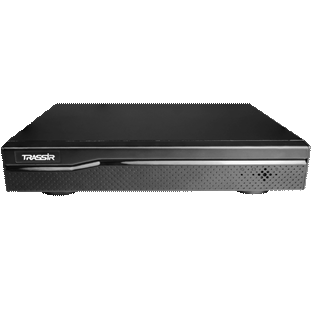

Видеорегистратор. Этот прибор позволяет организовывать хранилища данных и управлять сохраненными файлами. Функциональность моделей различается:

• Сетевые NVR — работают с IP камерами видеонаблюдения, транслируют видео на экран через локальную сеть, проводной интернет, Wi-Fi.
• Гибридные — объединяют в себе обработку двух типов сигналов
• AHD, TVI, CVI — аналоговые, передающие сигнал Full HD
• DVR — оцифровывают аналоговый видеопоток меньшего разрешения

Для работы видеорегистратора с телевизором необходимы разъемы HDMI или "тюльпаны". Для соединения с монитором можно использовать интерфейс VGA.

Физическая память регистраторов представлена жестким диском, флэш-картой, а сетевые модели подключаются к хранилищу в облаке. При наличии ПК в схеме видеонаблюдения архивом может выступить процессор компьютера.

Существует полезная опция активации записи только в момент появления движения перед объективом, она экономит свободное место и время на поиск нужных файлов. Архивные данные можно просматривать с гаджетов, ПК и другой электроники даже при съемке с аналоговых устройств. Для этого производители предлагают программное обеспечение, которое пользователь устанавливает на свои телефон или ноутбук.

Ознакомьтесь с преимуществами облачного сервиса TRASSIR Cloud!

Соединение с ПК

Подключить аналоговую камеру к ноутбуку или стационарному компьютеру можно несколькими способами.

Сервер. При наличии регистратора поток можно передать через удаленный сервер. Этот способ актуален для цифрового и аналогового сигнала, который можно отправить по кабелю или беспроводным путем.

Действия пользователя:

• Все видеокамеры подсоединяются к регистратору
• Последний коннектится с роутером или сетевой картой
• В адресной строке браузера вводится IP видеорегистратора
• В настройках устанавливается отправка записей на ПК через USB

По соответствующему кабелю цифровая информация с видеоустройства отправляется на экран компьютера. В случае аналогового сигнала понадобится внешняя плата для обработки и подачи записей через вход USB.

Встроенная карта. Способ подразумевает встроенную в ПК или ноутбук плату видеозахвата, то есть максимум 16 портов для подключения фиксирующих устройств. Карта захвата начнет работать после установки на компьютер специального программного интерфейса.

Кодировщик. Устройство для оцифровки потокового AV-сигнала взаимодействует с одной-двумя камерами видеонаблюдения. Их подключают по RCA, а сам кодировщик подключается по беспроводной сети или с помощью кабеля к ноутбуку. По аналогии с предыдущим пунктом в адресной строке браузера вводим IP-адрес прибора, для авторизации прописываем пароль и имя пользователя, указанные на аппарате или в технических документах.

Трансляция аналогового видео на гаджете

Этот способ кажется неочевидным, так как современная цифровая техника отлично взаимодействует с себе подобной, но не с устаревшей оптикой. Когда важно отправить AV-поток на смартфон, придется потратить деньги и силы на создание соединения между аналогом и цифрой.

Android. На более гибкой системе “Андроид” с задачей справиться проще. Для начала приобретите внешнюю карту захвата, которая поддерживает ОС, USB On-The-Go для смартфона с портом microUSB и USB коннектор.

1. Коаксиал соединяет камеру с платой видеозахвата
2. Последняя — с гаджетом через переходник
3. Установка приложения для карты захвата

После запуска приложения на дисплее планшета или телефона отразится происходящее в зоне слежения.

IOS. Неоправданно сложный процесс начинается с поиска сертифицированной внешней карты, покупки USB на type-C или Lighting, разветвителя.

1. Видеокамера коннектится с платой через коаксиальный провод
2. Внешняя карта соединяется с разветвителем, который подключается к смартфону
3. Установка и запуск приложения

Вывод цифрового видеопотока

Прямое соединение с монитором компьютера. Для коммутации цифрового видеоустройства и монитора понадобятся маршрутизатор, блок питания и шнур Ethernet с контактами RJ45.

1. Соединяем с компьютером: один конец сетевого провода вставляем в порт LAN, второй подключаем к камере. Если она питается от адаптера, то понадобится второй кабель ЛВС и инжектор. PoE-адаптер соединит оба провода.

Намного удобнее установить беспроводное соединение. Камера с Wi-Fi адаптером "найдет" роутер через одну кнопку:

1. Включаем видеокамеру и маршрутизатор
2. Нажимаем на задней панели роутера на WPS, затем — ту же кнопку на видеоустройстве
3. Если соединение произошло, то датчик Wi-Fi на маршрутизаторе перестанет мигать и будет гореть непрерывно. Расстояние между оборудованием зависит от радиуса действия последнего, если место съемки располагается слишком далеко, то соединение может оказаться ненадежным.

Маршрутизатор, как и компьютер, можно коммутировать при помощи кабеля:

1. Сетевой шнур с коннекторами RJ45 устанавливается в соответствующий разъем в видеоаппарате и в разъем LAN на сетевом устройстве.
2. При питании по витой паре понадобится PoЕ-переходник и два провода. Соединение можно определить по горящему индикатору на видеокамере.

Уличные камеры TRASSIR с поддержкой Wi-Fi

Настройка вывода изображения на монитор ПК. Чтобы передавать картинку на экран, нужно знать IP-адрес снимающего устройства. Обычно он размещен на корпусе, упаковке или в технических документах на аппарат.

Последовательность действий:

1. Через панель управления находим "Центр управления сетями"
2. Переходим к изменению настроек адаптера
3. В окне "Ethernet" открываем "Свойства" в выплывающем списке после клика правой клавишей мыши
4. В свойствах протокола TCP/IPv4 необходимо указать IP-адрес с корпуса или из документов на аппарат

Отправка видео на облако. Посмотреть трансляцию в любой точке мира или найти нужную запись на облаке можно с любого гаджета с выходом в интернет. Для подключения к облаку понадобятся витая пара, роутер, адаптер питания и коммутатор.

1. Подключите камеру к сети питания и проведите кабель к коммутатору. Настраивать устройства не нужно, можно сразу перейти к регистрации на облачной платформе.
2. Часть производителей предоставляют доступ к собственному облачному сервису или пользователь выбирает ресурс и регистрируется самостоятельно.
3. Выбирать тариф лучше с запасом свободного места, чтобы не потерять новые данные.
4. В личном кабинете пользователь указывает поочередно IP-адреса камер. Стоит сменить наименования, чтобы проще ориентироваться в папках с файлами.

Облачный сервис TRASSIR Cloud

Настройка соединения при отсутствии интернета

Если в месте монтажа и управления отсутствует сеть интернет, подключить IP–камеру не только возможно, но и доступно любому непрофессиональному пользователю. Начните с зарядки видеокамеры и используйте кабель для соединения ее с компьютером. Обычно производители оснащают свой продукт программным обеспечением, информация о котором есть в технической документации и на сайте компании. Запустите софт и просканируйте локальную сеть на наличие видеооборудования. Программа автоматически определит уникальный IP и внесет в соответствующую графу.

Далее необходимо изменить IP-адрес ПК, указав хост подключаемой IP-камеры. Открываем на компьютере "Сетевые соединения" и заходим в свойства файла Ethernet через правую кнопку мыши. В свойствах интернет-протокола ПК корректируем IP и сохраняем изменения. Теперь оба устройства принадлежат к одной локальной сети и находят друг друга без интернета. Для долговременной работы идентификационный адрес фиксирующего устройства должен оставаться статичным, чтобы после перезагрузки не приходилось заново проходить все шаги.

Итоги

Понимать, как вы планируете подключать камеры к монитору, полезно еще перед покупкой последнего, так как от этого зависит выбор транслирующего оборудования. Система наблюдения, состоящая из двух приборов, монтируется с использованием всего нескольких коммутационных элементов. В частности, для соединения видеокамеры с выходом HDMI и порта VGA вашего монитора понадобится только адаптер или кабель HDMI-VGA. При наличии видеорегистратора в сети видеослежения подключение происходит чуть сложнее.

Аналоговые и цифровые системы требуют разного типа кабелей, а от наличия или отсутствия портов в NVR и мониторах может зависеть успех всей схемы построения. В целом просматривать записи можно как с телевизоров и мониторов ПК, так и экранов гаджетов, ноутбуков и другой современной техники. Без отображения на дисплее видеонаблюдение бессмысленно, даже при отсутствии онлайн-мониторинга просматривать записи критически необходимо. Поэтому экран остается неотъемлемой частью системы безопасности, основанной на видеосъемке. Более того, крупные и средние сети могут совмещать несколько мониторов для трансляции одинаковых картинок или просмотра данных с различных камер. Такие схемы можно настроить на показ важнейших в данный момент ситуаций и создать оптимальный режим вывода изображений.

Организация рабочего места оператора нацелена на внимательное наблюдение, максимальный просмотр территории и быстрое реагирование на происходящее в радиусе видимости. Этим требованиям должны соответствовать и мониторы, установленные на постах видеонаблюдения.
