Какие бывают камеры видеонаблюдения: классификация, особенности

Видеокамеры прочно вошли в человеческую жизнь. Например, будущие знаменитости желают прославиться в Интернете — они приобретают для этого веб-камеру. В офисах новой компании нужно обеспечить порядок — там организуются системы видеонаблюдения с приборами высокого разрешения (1080 пикселей и более). Продукты на прилавках супермаркета нужно защищать от кражи — тут тоже помогут "глаза". Для этих и других целей применяются разные виды камер. Они различаются не только по форме корпуса, но по функциям: регулировка угла обзора, подгонка фокусного расстояния с опорой на освещённость, чёрно-белый режим передачи видеопотока.

Есть много разновидностей систем видеонаблюдения и сопутствующих устройств. Они используются для охраны жилых домов, предприятий, муниципальных учреждений, дачных участков, супермаркетов, городских площадей и других мест. Для каждого варианта есть подходящая категория камер и видеорегистраторов.

Комплексные решения TRASSIR для разных отраслей бизнеса

Зачем нужно видеонаблюдение

Для чего используют камеры видеонаблюдения?

• Уход за младенцами и пожилыми людьми. Есть такие ситуации, когда человек занят на работе — и ему приходится оставлять ребёнка с няней. IP-камера "проконтролирует" всё происходящее и "поймает" мелкие детали.
• Охрана частного дома (дачи). Горожане нередко оставляют их без наблюдения, но безопасность превыше всего — поэтому там устанавливаются аналоговые "глаза". Посторонние не смогут войти без риска попасть на видео.
• Наблюдение за магазином. Владельцы не обходятся без камер по ряду причин. Первая — обезопасить покупателей. Вторая — наблюдать за работой продавцов и кассиров. Любой грабёж будет зафиксирован в материалах.

Виды камер видеонаблюдения

Разные задачи требуют разного подхода к слежению за обстановкой. Устройства выпускаются в многочисленных форм-факторах и содержат полезные функции.

Классификация по форме корпуса

По первому критерию известны такие системы:

1. Миниатюрные — компактные приборы размером с ладонь человека. "Начинка" камеры скрывается под прямоугольным или квадратным корпусом. Несмотря на компактный размер, такой "глаз" подключается к Интернету по Wi-Fi, записывает звук по микрофону, а также транслирует происходящую обстановку удалённо. Такой камерой можно управлять со смартфона.

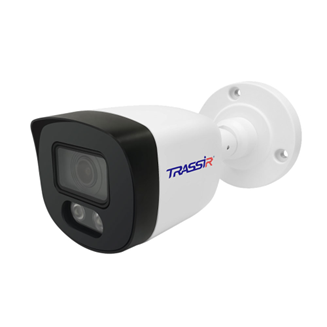

2. Корпусные — фиксированные варианты, закреплённые на кронштейнах. Их "развешивают" напоказ, когда речь идёт о наблюдении в общественных местах и рядом со входами в здания.
3. Цилиндрические — облегчённые разновидности корпусных камер. Они устанавливаются на улицах (фонарные столбы, стены зданий). Объективы делаются одноразовыми — их нельзя поменять после выхода из строя.
4. Купольные — универсальные устройства, подходящие для внутреннего и наружного слежения. Чаще всего они встречаются в офисных кабинетах и супермаркетах. Глядя на такую конструкцию, человек не понимает, куда направлен объектив — поэтому здесь применяется защитный купол. Устройства купольного типа редко защищены от погодных условий и солнечных лучей — их чаще "развешивают" в коридорах, холлах, кабинетах, подъездах домов.
5. Eyeball — противоположность предыдущей категории. Объектив выставлен на всеобщее обозрение, а защитного купола нет.
6. PTZ-камеры — третий вариант купольной камеры с "арсеналом" функций. Название составлено из трёх английских слов: Pan — "поворот" на 360 градусов по вертикали, Tilt — "вращение" по горизонтали, Zoom — "масштабирование" изображения. Регулировка картинки допускается при наблюдении за городскими площадями, автомобильными парковками, автобусными остановками. Их разрешение достигает 4 Мп, а расстояние съемки — более 100 метров. Такие камеры существуют в компактном и поворотном исполнении. Последние годятся для тщательного обзора — они различают мелкие детали.
7. Панорамные — многие модели имеют встроенный объектив FishEye ("рыбий глаз"). Их угол обзора доходит до 360 градусов — при этом получается эффект движения "сцены".
8. Угловые — закрепляются к стенам и потолкам под углом, используются для наблюдения за офисами и лифтами.
9. Модульные — устройства, у которых "начинка" выступает наружу. Люди часто задаются вопросом, как выглядят модульные камеры. Объектив подсоединён непосредственно к блоку обработки информации. Эта особенность полезна для скрытной установки. Оптический блок размещается в ограниченном пространстве, а основной модуль камеры — там, где есть место. Компактные размеры облегчают защиту от вандалов. Скрытные "глаза" устанавливаются в автобусах, полицейских машинах, банкоматах и киосках.
10. Мультиматричные. В одном корпусе такой камеры помещаются несколько матриц и объективов. Эффект картинки похож на панорамную съёмку, а искажений меньше, чем у "рыбьего глаза". Для каждого объектива настройки задаются отдельно: балансы цветов, контраст, яркость.

Классификация по типу передачи видеопотока

Здесь уместны две категории:

1. Аналоговые. Именно с них началось внедрение систем видеонаблюдения в человеческую жизнь. Во многих странах этот тип камер снят с производства. Приборы подключаются по кабелю UTP или коаксиальным проводам, поэтому при организации системы видеонаблюдения проводятся коммуникационные трассы. Перед установкой аналоговых "глаз" нужно позаботиться о видеорегистраторе и мониторе. Первый компонент записывает съёмку и выводит её на экран второго. Для бюджетного слежения Интернет не обязателен, что удобно для дачников и владельцев гаражей. Установка — это сложное занятие: такая работа поручается специалистам. Они рассчитывают мощность и силу тока электрической сети перед организацией системы камер. В большинстве случаев аналоговые камеры работают в формате AHD (Analog High Definition) — картинка передаётся в разрешении 1920x1080 пикселей. Недостатки бюджетных устройств заключаются в том, что у них нет функций вроде фиксации звука и датчиков движения.

2. Цифровые — также известны как IP-камеры. Они отличаются от аналоговых устройств упрощённой настройкой. Сотни моделей имеют разъёмы под карту памяти, а также зарядку через USB. Подключение к Интернету проводится как через Wi-Fi, так и по кабелю "витая пара" (Ethernet). Какие у них есть достоинства по сравнению с предыдущей категорией? Во-первых, чёткость съёмки значительно выше (поэтому поддерживается формат 4K, или 3840x2160). Во-вторых, функции вроде масштабирования и поворота камеры контролируются с помощью программ. В-третьих, записи сжимаются на жёстком диске, что удобно для хранения информации. В-четвёртых, цифровые камеры легко дополняются вспомогательными "глазами" — они подключаются в единую сеть. Несмотря на такие достоинства, цифровые "глаза" уязвимы перед взломом. Скорость сетевого соединения также играет роль.

Аналоговые и цифровые камеры TRASSIR в каталоге DSSL

Классификация по защищённости от внешних факторов

Этот признак стоит рассматривать людям, заинтересованным в уличном видеонаблюдении.

Тут выделяются два класса протоколов:

• IP — защита от пыли и влаги. Проще говоря, прибор выдерживает дождь, снег, град и песчаные бури. Соответствующий параметр маркируется как IPXX. Последние два символа — это цифры, которые показывают, насколько устройство защищено от пыли (1-6) и влаги (1-9). Рекомендация сводится к камерам типа IP64 и выше. Они работают без перебоев даже в ливни и грозы.
• IK — защита от ударов (антивандальность). Обозначения маркируются от IK00 до IK10 — чем больше число, тем лучше. Ударопрочные "глаза" развешиваются в лифтах (там проще дотянуться рукой до "потолка"). Рекомендуемая высота установки — 2,5-3 метра.

Управление и функции

Следующий признак, по которому различаются устройства слежения за объектами, — они бывают простыми и сложными.

Среди первых находятся камеры, к которым можно подключаться удалённо и просматривать картинку со звуком. Чтобы получить такой доступ к записям, к "глазам" подключаются через Wi-Fi или мобильные сети (3G, 4G). Отдельные приборы транслируют видео после установки и настройки компьютерных программ, которые идут в комплекте.

Второй вариант предполагает работу с пультом управления. Именно через него изображение приближается (отдаляется), а камера поворачивается по горизонтали или вертикали. Сложность в том, что пульт приходится покупать отдельно от устройства.

В обоих случаях рекомендации специалистов не помешают. Они настроят систему видеонаблюдения для владельцев частных домов, бизнесменов, работников офисов, и так далее.

У камер видеонаблюдения предусмотрены такие функции:

• Цвет изображения. Бюджетные аналоговые устройства выдают чёрно-белую картинку. Для охраны супермаркетов, муниципальных учреждений, офисных кабинетов используются цветные модели — они показывают мелкие детали.
• Подсветка. При наблюдении за территорией 24 часа в сутки она обязательна для распознавания объектов. Камеры используют инфракрасную подсветку для фиксации изображения в тёмное время суток. Некоторые модели комплектуются ночным видением, которое "раскрашивается" системами искусственного интеллекта.
• Датчики движения. Такие модули срабатывают, если люди появляются на территории, а камера записывает обстановку.
• Оповещения через приложение. "Умные" приборы работают как компьютерные программы и сайты: они пересылают SMS-сообщения, если на объект проникают посторонние люди или происходит поломка устройства.

Камеры TRASSIR с подсветкой

Способы записи и хранения видео

Наблюдение за объектом — это только половина дела. Например, полиции нужны доказательства ограбления, совершённого в магазине. Выход есть: обратиться к отснятым материалам. При этом нужно понимать, на каком носителе они хранятся. Всего известно три варианта хранилищ:

• SD-карта — компактное устройство, под которое отводится специальный слот в камере. Максимальный объём карты памяти — 256 гигабайтов. Такого хранилища хватает на 40 часов записи при разрешении картинки 1920x1080 пикселей. Сжатие информации работает таким образом, что отснятая картинка записывается неделями. При этом разрешение играет роль: например, при формате 4K (3840x2160) камера записывает происходящее только за 1-2 дня.
• Сервер или видеорегистратор NVR. Второй вариант подключается напрямую к "глазу" через Wi-Fi. Устройство становится отдельным контейнером, на котором хранятся отснятые материалы. Крупные компании отводят эту задачу отдельным компьютерам. При подключении нужны провода — коаксиальные или "витая пара". Объём памяти значительно выше, чем у SD-карт — 2-3 терабайта.
• Облачное хранилище (облако). Жёсткий диск или карта здесь не понадобится: данные пересылаются на удалённый сервер. Облака выделяются провайдерами (поставщиками) на стадии организации видеонаблюдения. Минус этого подхода — беспрепятственный доступ к записям для посторонних людей после истечения 30 дней с их фиксации.

Классификация по типу подключения

Здесь выделяются два способа:

• Wi-Fi. Беспроводное подключение настраивается как в приложении, так и на сайте бренда камеры. Этот подход полезен при размещении уличных камер: например, возле гаража или на стене жилого дома. Соединению Wi-Fi не нужны коаксиальные или комбинированные проводники, чтобы подключать приборы к роутерам. Главное — расстояние: сигналы с записей передаются только в зоне покрытия сети.
• Ethernet. Здесь кабель обязателен — проводники "витая пара" подключаются к роутерам по разъёмам RJ45. Достоинство — стабильный сигнал, который не перебивается стенами, окнами, помехами от раздающих Wi-Fi смартфонов и компьютеров.

Классификация по фокусному расстоянию

Эта характеристика обозначает промежуток между объективом и оптической матрицей камеры — там фокусируется изображение при съёмке. Сам фокус определяет угол обзора — проще говоря, насколько широко "видит" прибор. Главное — правильно определить фокусное расстояние: в противном случае устройство придется заменить на новое. При организации видеонаблюдения учитываются два правила:

1. Чем больше фокусное расстояние, тем меньше угол обзора картинки.
2. При подключении двух и более "глаз" с одинаковым фокусом размер матрицы играет роль — так повышается угол обзора.

Правильно определённый промежуток позволяет понять, насколько чётко будут видны объекты при заданной дистанции зоны контроля. Например, камера "видит" обстановку за 10 метров — здесь уместен фокус в 3,6 миллиметра. Прибор "разглядит" лица людей и автомобильные номера на такой дистанции. Соответствующий угол обзора — 80 градусов.

Есть три варианта устройств:

• Вариофокальные — у них можно изменять как фокус, так и угол обзора. Это делается путём изменения промежутка между линзами камер: изображение не теряет чёткости. Вариофокальные "глаза" подойдут для удалённой охраны за объектами.
• Панорамные — их угол увеличен. Они устанавливаются для наблюдения за открытыми зонами. Недостаток кроется в потере чёткости с расстоянием: детали возможно рассмотреть только на короткой дистанции. Панорамные "глаза" не подходят к узким коридорам и холлам.
• Узкоугольные. У этого варианта ограничен обзор (15-20 градусов), но это компенсируется чёткостью "картинки" на удалённости до 50 метров. Именно они подойдут для слежения за коридорами.

Камеры TRASSIR с углом обзора до 60°      Камеры TRASSIR с углом обзора от 90°

Классификация по месту установки

Последний немаловажный критерий, по которому определяются системы видеонаблюдения. Ударопрочность и защита от влаги играют роль, когда камеры развешиваются по стенам зданий и фонарным столбам. Детализация съёмки играет роль в помещениях (офисы, супермаркеты, подъезды жилых домов, муниципальные учреждения). Отсюда вытекают две категории камер наблюдения:

• Внутренние. Они предназначены для установки в жилых, а также нежилых помещениях, которые защищены от неблагоприятных погодных условий и перепадов температуры. Камеры имеют небольшие габариты и облегченный корпус. Для помещений с высокой влажностью выпускаются камеры с повышенной влагозащитой. Больше всего для охраны помещений подходят купольные конструкции, прикрепляемые к потолку.
• Наружные — с усиленным корпусом и защитой от внешних факторов (пыль, влага, зимние и летние температуры воздуха). Ударопрочные линзы выдерживают атмосферное давление, им не страшны потёртости и царапины. Пониженное разрешение компенсируется инфракрасной подсветкой для съёмки в темное время суток. В большинстве случаев устанавливаются поворотные камеры с настенным креплением.

Внутренние камеры TRASSIR                                            Наружные камеры TRASSIR
