Как работает камера видеонаблюдения

Системы видеонаблюдения следят за территорией и помещениями. Видеокамеры могут быть разными, отличаться по цели и расположению. Если пользователь хочет иметь больше возможностей, он должен установить программное обеспечение и дополнительное оборудование.

Камеры устанавливают на улице и в частных домах. Особенно они нужны крупным предприятиям, подверженным риску ограбления. Но как функционируют видеокамеры? От ответа на этот вопрос зависит, подберёт ли человек подходящее и функциональное приспособление. Если правильно выбрать технику, камеры видеонаблюдения будут меньше ломаться.

Как функционирует камера при видеонаблюдении

Из чего состоит обычная система? Из устройства для записи, видеокамер, проводов и монитора. Перед камерой находится картинка, сведения о которой она считывает. Затем — сведения передаются через кабель на видеорегистратор. Он обрабатывает полученное видео и выводит его на монитор. Последний этап — видеорегистратор сохраняет все на HDD. Если есть слот под карту памяти, то видеозаписи можно сохранить на нее.

В зависимости от задач меняется комплектация. Она может быть как очень простой, так и сложной. Это зависит от всех деталей: необходимых требований, площади, количества желаемых камер.

У всех составных частей видеонаблюдения свои показатели и отличия. Поэтому при их выборе проанализируйте монитор, кабель, камеры и видеорегистратор.

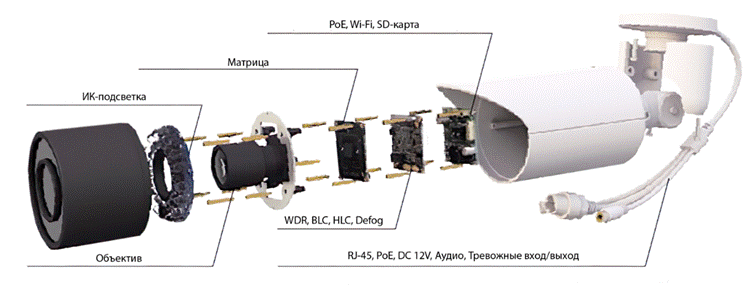

Из чего состоит камера

Главные элементы, которые встречаются в большинстве типов камер, это:

1. Объектив. Он состоит из линзовой системы, которая фокусирует поток на ПЗС-матрице и формирует качественное изображение, зависящее от вида крепления, расстояния фокуса, формата и т.д. Световой поток попадает на светочувствительную матрицу. Чтобы более достоверно передать цвет, добавляют инфракрасные оптические фильтры. Основной параметр объектива — это расстояние фокуса, измеряющееся в миллиметрах. Чем больше это расстояние, тем дальше будет видеть техника, благодаря углу обзора.
2. Светочувствительная матрица. Она работает как фотоприемник и преобразовывает световой поток в электрический сигнал, применяя полупроводниковую светочувствительную пластину, состоящую из таких же элементов. Ее размер важен, если нужно определить необходимый угол.
3. Процессор обработки видеосигнала. Можно изменить электрический сигнал на цифровой и вывести картинку на монитор. Как проходит обработка? В настоящем времени, применяя анализ, корректировку всех пикселей и нахождение лучшего времени экспозиции. Так формируется кадр, где в зависимости от освещенности задействованы все пиксели.
4. Блок питания. Его выходное напряжение связано с индивидуальными чертами системы видеонаблюдения. Если подключить несколько камер, то суммируется показатель силы тока.
5. Сетевой интерфейс или беспроводной интерфейс. Первый — это контроллер Ethernet, который по TCP Ethernet соединяет с интернетом и подключает IP-камеры к локальной сети. При беспроводной связи используются камеры с Wi-Fi (при наличии модуля). Благодаря встроенному веб-серверу и прошивке плагинов для веб-браузеров они способны осуществлять автономную деятельность, не подключаясь к компьютеру.
6. Микрофон. В аналоговых системах передать звук невозможно. Но в цифровых камера регистрирует звук, синхронизирует его с видеосигналом и отправляет прослушивать его. Встроенный микрофон есть не у всех камер. К примеру, бывает встроенный микрофон, позволяющий сразу записывать звук. Также у некоторых есть аудиовход, позволяющий подключить внешний микрофон.
7. Блок компрессии (у цифровых). Он сжимает оцифрованный сигнал в форматы JPEG, MPEG-1/2/4, MJPEG, Wavelet.
8. ОЗУ. Нужен для сохранения.

Какие есть способы передачи сигнала

Есть следующие способы передачи данных при видеонаблюдении (встречаются не у всех):

1. Беспроводной. Подходит для применения до 100 метров. Вместо кабеля применяется технология беспроводного соединения. Электромагнитные помехи и физические преграды снижают дальность действия.
2. Проводной. Применяется витая пара или коаксиальный кабель.
3. Гибридный. Применяется проводная и беспроводная связь, из-за чего повышается надежность локальной сети.

Проводной и беспроводной способ — самые распространенные. Несмотря на преимущества оптической передачи, сейчас ей редко пользуются из-за цены на монтаж.

Принципы видеонаблюдения

У всех моделей есть корпус, матрица и технология обработки видеосигнала. Также у многих есть объектив. Если его нет, то пользователь может купить подходящий исходя из своих потребностей. Можно даже купить несколько объективов и менять их. Основные принципы:

• Матрицы преобразовывают оптическое изображение в видеосигнал.

• Разновидность видеокамеры определяет тип выходного сигнала.

• Основные элементы, отвечающие за четкость: угол обзора, глубина, резкость, разрешение и фокусное расстояние.

• Принцип аналоговых видеокамер — обеспечение трансляции в 6 МГц.

• Все элементы передают конкретную информацию (процент белого и черного).

• Камера с IP отправляет информацию в двоичном коде.

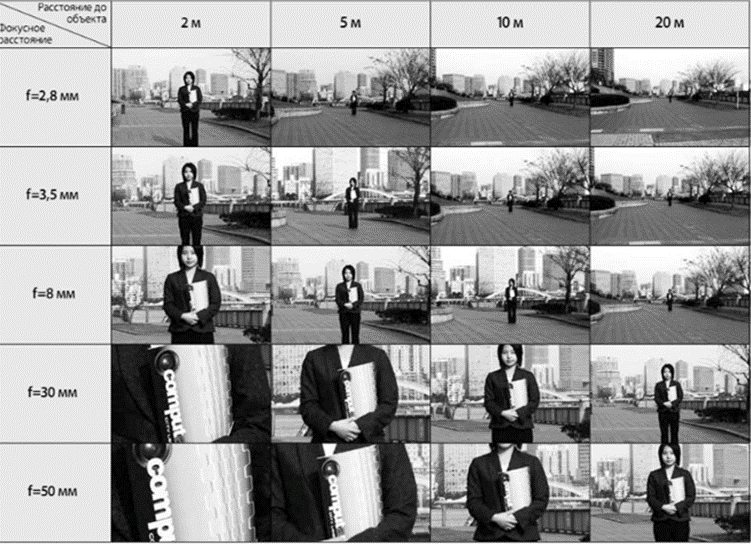

Влияние фокусного расстояния камеры на изображение

Правильный вариант решит задачи, для которых покупалась техника. С этим нет проблем, ведь есть много моделей, которые можно приобрести у производителей.

КамерыTRASSIR с моторизованным объективом

КамерыTRASSIR с объективом с переменным фокусным расстоянием

КамерыTRASSIR с объективом с фиксированным фокусным расстоянием

Как работают камеры в системах уличного видеонаблюдения

Применение камер уличного видеонаблюдения помогает избежать кражи имущества, к примеру, машины. Их функциональность состоит в следующем:

• Аккумулятор и его емкость избавляют от кабелей питания, а наружная зарядка обеспечивает автономность.

• Высокое разрешение помогает лучше рассмотреть человека.

• Маленькое фокусное расстояние расширяет зону видимости объектива, из-за чего внимание сосредотачивается на конкретном объекте или точке.

• Дальность и ИК-подсветка применяются для ночной съёмки. Они указывают на максимальное расстояние ночного видения, достаточное для записи.

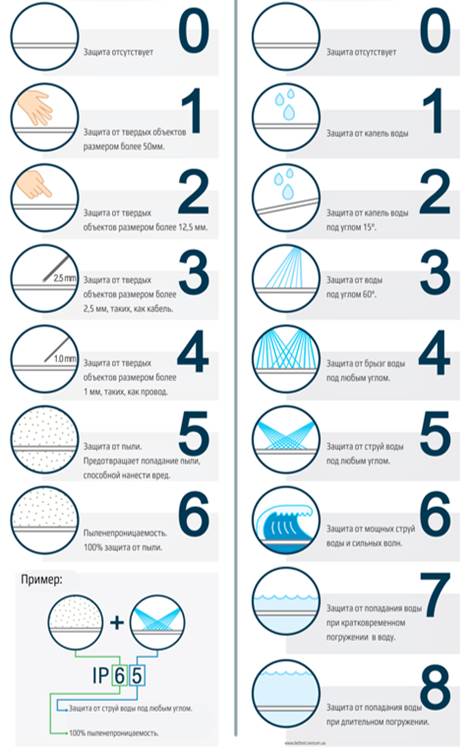

• Защита не дает проникнуть грязи, пыли и другим негативным факторам.

Камеры TRASSIR c защитой IP66 - IP67

Работает видеонаблюдение уличного формата с использованием автоматического датчика движения, позволяющего начать запись в случае обнаружения движения. Стоимость приспособлений связана с разрешением и наличием интеллектуального функционала. Такие камеры гибки в настройке, защищены от негативных воздействий, могут работать в экстремальных условиях.

Принцип уличного видеонаблюдения состоит в том, что такая техника с легкостью защищает территорию или объект от чужаков. Кроме того, можно подключить два объектива: обычный или АРД. Последний помогает автоматически регулировать величину для контроля количества света.

Посмотрите весь ассортимент IP-камер TRASSIR для улицы в каталоге DSSL

Как работает аналоговое видеонаблюдение

Сейчас оно очень популярно, хоть технология и вышла из моды. Полезный функционал помогает удовлетворить потребности пользователей. Видеокамеры функционируют так:

1. На объектив поступает оптический сигнал, усиливающийся светочувствительной линзой.
2. Эта информация обрабатывается, а затем данные с камеры видеонаблюдения поступают на полупроводниковую схему.
3. ПЗС-матрица аналоговой системы преобразует информацию в электрические импульсы.
4. Полученный сигнал аналогового оборудования принимает видеосистема.
5. Аналоговая система отправляет сведения в своем первоначальном виде и не применяет обработку двоичным кодом, которую используют цифровые камеры.

Они не работают самостоятельно, поэтому понадобится купить дополнительное оборудование. Эти камеры видеонаблюдения бывают в двух вариантах: внутреннем или уличном. Внутренним видеокамерам защита не так важна. Но у уличных есть защита от нанесения вреда, плохой погоды и повреждений. Отчасти они защищены модулями, помогающими сберечь исходный вид техники и защитить от перегрева, грязи и пыли.

Посмотрите весь ассортимент аналоговых камер TRASSIR для улицы в каталоге DSSL

Из-за плохой погоды срок работы аналоговых видеокамер может уменьшиться. Поэтому прибор лучше разместить под навесом. Какими особенностями он обладает? Низкой ценой, простотой в установке и настройке, совместимостью со многими устройствами, высоким качеством изображений ночью и в помещениях без освещения. Но есть и недостатки: редкие искажения картинки, отсутствие безопасности видеосигнала и возможности менять масштаб картинки.

Если говорить про аналоговые внутренние камеры, то они устанавливаются только внутри здания с плюсовой температурой. У них простая конструкция разной формы и следующих типов: купольные, цилиндрические и с отсутствием корпуса. Последние очень маленькие и нередко устанавливаются для скрытой съемки.

Посмотрите весь ассортимент аналоговых камер TRASSIR для помещений в каталоге DSSL

Из чего состоит аналоговая система наблюдения

• Платы видеозахвата преобразовывают аналоговый сигнал в цифровой поток.

• Видеорегистратор. Используется, чтобы оправлять аудио - и видеосигналы. При видеонаблюдении он применяется в стационарных и передвижных объектах. Для облегчения работы видеорегистратора на него устанавливают специальные операционные программы.

• Адаптер. Приспособление дает возможность соединять устройства и интерфейсы различных типов, которые нельзя соединить другим способом.

Ознакомьтесь с ассортиментом гибридных видеорегистраторов в каталоге DSSL

Характеристики в системе аналогового оборудования

Аналоговые видеокамеры бывают разных видов, что позволяет разместить их в любом месте. Для них характерны следующие черты:

• Высокое разрешение. Есть особый тип аналогового оборудования, позволяющий записывать в формате высокой четкости (720p). Такие камеры подходят для тех систем видеонаблюдения, которым важно HD для видеодоказательства.

• Поддержка большого расстояния прокладки кабелей при видеонаблюдении.

• Полная несжатая частота кадров при видеонаблюдении. Аналоговые камеры не сжимают частоты кадров, из-за чего обеспечивается плавность.

Но один из минусов такого видеонаблюдения — невозможность передавать звук. Кроме того, эти системы видеонаблюдения не имеют поддержки оцифровки.

Как работает IP-камера видеонаблюдения

У такой техники более совершенное устройство, чем у аналоговой. В IP-камеры входит пара функций: оцифровка данных, видеосъемка. У некоторых есть раздача через сеть (цифровую или кабельную).

Как работает видеонаблюдение с IP:

1. На CDD попадает световой поток.
2. Матрица преобразует его в электрические импульсы.
3. Аналоговая информация обрабатывается видеозахватом и видоизменяется в цифровую.
4. Видео переводится в необходимый формат, чтобы отправиться через сеть.
5. На выходе главный процессор предоставляет сжатый сигнал.
6. Некоторые камеры передают картинки через Wi-Fi.

Можно применить IP-видеонаблюдение для мониторинга по существующей локальной сети. Оно полезно в тех системах для видеонаблюдения, где не понадобится большой объём информации. Кроме того, можно создавать отдельные онлайн-каналы (подойдет, если вам требуется более 10 устройств для видеомониторинга).

Главными достоинствами являются: формат HD, просмотр видеонаблюдения с любого ПК, подключенного к интернету, легкое и быстрое подключение новых камер. Подключение устройств с помощью локальной сети дает возможность устанавливать их на дальнем расстоянии. Кроме того, электромагнитные помехи не оказывают негативного влияния.

Из недостатков выделяются: установка дополнительного ПО, полная зависимость от интернета, временные задержки изображения на пару секунд, большая стоимость обслуживания. Чтобы создать на ПК архив из видеозаписей, понадобится большой объём внутренней памяти. Если будет сбой хоть на пару секунд, видеомониторинг прервется.

Ознакомьтесь с ассортиментом IP-камер TRASSIR в каталоге DSSL

Из чего состоит IP-система

Есть разные системы такого видеонаблюдения. Их можно комплектовать с помощью сторонних девайсов. Но в большинстве комплектов есть:

• IP-камеры. Технические показатели отвечают за съемку при движении и в темноте, работу при любой погоде и разрешении.

• Видеорегистратор (NVR) Отправляет записи с систем видеонаблюдения на HDD.

• Мониторы или телевизоры. Необходимы, чтобы просматривать записи в настоящее время и для того, чтобы смотреть на изображение. При видеонаблюдении можно использовать как отдельный экран, так и монитор и компьютер.

• Соединительные элементы. Благодаря кабелям различных типов можно собрать определенное устройство в работающий комплекс.

• Коммутатор или роутер. Создают локальную сеть.

Посмотрите все доступные видеорегистраторы TRASSIR в каталоге DSSL

Характеристики IP-камер

Они небольшие, но обладают высоким разрешением. Картинка получается более четкой и детальной, так как есть пиксели в 12 вариациях. Можно даже детально рассмотреть номера автомобилей и лица людей, что наиболее важно при поимке преступников. Главная черта "цифры" — простота установки. Камеры подключаются намного проще, чем аналоговые, и не нуждаются в дополнительных линиях локальной сети. Из этих систем наблюдения получится создать автономную систему, так как некоторые видеокамеры работают с Wi-Fi.

Если техника работает с IP, у нее может быть встроенное питание. Проводные камеры питаются по кабелю, а у беспроводных есть встроенный аккумулятор. Если пользователь хочет, чтобы системы видеонаблюдения сохраняли данные локально, то стоит приобрести карту памяти с большим объёмом. Такая карта хорошо вынимается, из-за чего ее можно вставить в компьютер и смотреть записи. При таком видеонаблюдении есть много функций: начало записи с датчиков движения, настройка связки с другим оборудованием (ворота открываются только после обнаружения номера автомобиля или посылается сигнал тревоги). Доступ к такой видеокамере можно получить откуда угодно, а не только благодаря локальной сети.

На основе IP-видеокамер можно создавать интегрированные системы безопасности. В зависимости от положенных требований к системам видеонаблюдения, в них включены другие элементы безопасности. Если совмещать их, то можно повысить надежность охранного комплекса, который установлен на территории.

Функции цифровых камер видеонаблюдения

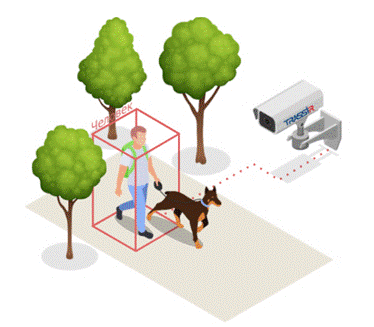

При таком видеонаблюдении доступна видеоаналитика. Эта функция:

• Совершает детекцию транспорта и лиц.

• Детектирует дым и огонь.

• Совершает автотрекинг объектов.

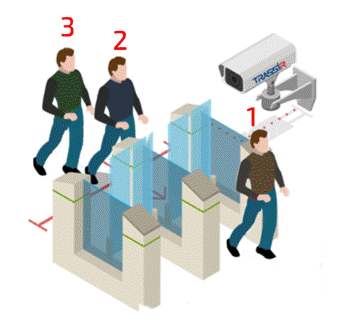

• Подсчитывает очереди.

• Фиксирует саботаж и оставленные предметы.

Ознакомьтесь с ассортиментом аналитических модулей TRASSIR!

Если говорить о наибольшем расстоянии без дополнительных усилителей, то для цифровых камер видеонаблюдения оно не превышает ста метров. Чтобы изображение было качественным, дальность промежуточных точек не должна быть больше 80 метров. У многих камер есть коридорный режим. Он помогает формировать вертикально-ориентированную картинку в формате 9:16.

Многопотоковая трансляция взаимодействует с несколькими потоками. Есть как минимум два: субпоток для мониторинга и главный под запись в полном разрешении. Большинство типов техники поддерживают трансляцию для трех потоков: на мобильный телефон, на запись и на ПК. Чтобы уменьшить нагрузку, некоторым детекторам предоставляют отдельные потоки.

Есть поддержка протоколов совместимости, в основном RTSP и ONVIF. Первый помогает в удаленном управлении исключительно с использованием сервера. RTSP отделены от потока и отправляются через специальный порт. ONVIF — более современный. Это взаимосвязь готовых технологий и протоколов.

Способы отправки информации, сеть и протоколы

Возможна работа по следующим протоколам:

• Транспортный (TCP, UDP, SCTP, DCCP).

• Прикладной (HTTP, RTSP, FTP, DNS).

• Сетевой

• Уровень сетевого доступа (Ethernet, IEEE 802.11 WLAN, SLIP, Token Ring, ATM и MPLS).

TCP применяет команды, соединяет и отправляет информацию. Кроме того, он следит за сохранностью информации и ее последовательностью, контролирует быстроту трансляции, чтобы управлять интенсивностью отправления. В случае потери пакета протокол присылает еще один. Если пришло два идентичных пакета по одному адресу, то он исправляет ошибку.

RTP передает трафик в реальном времени. Можно объединить данные и скорректировать очередность доставки пакетов. UDP — альтернатива TCP, которая начинает трансляцию без предварительного соединения. Но она не контролирует получение сведений и не делает дубликаты, если возникнет вероятность того, что пакет восстановится. С проблемами отлично справляется TCP, корректируя и исправляя сбои. По скорости лидируют RTP или UDP.

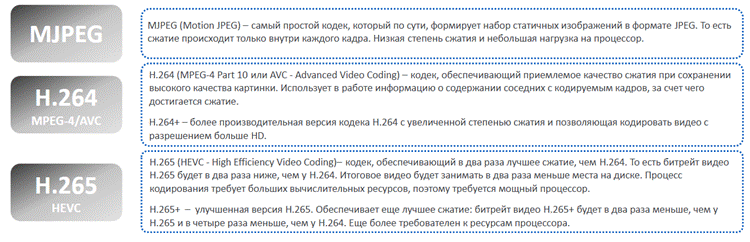

Что такое компрессия

В состав камеры может входить схема компрессии видео и аудио (если есть микрофон). При компрессии видеопоток сжимается, а затем обрабатывается видеокодеками. У аналоговых камер нет компрессии, поэтому они передают несжатый сигнал и нагружают процессор. Наиболее работоспособные кодеки – JPEG, MJPEG, H.264, H.265. Наилучший показатель у H.265, но только на высоких разрешениях.

Камеры TRASSIR c поддержкой кодеков H.265 и H.265+

Чем отличается видеонаблюдение с IP от аналоговой системы

Камеры видеонаблюдения функционируют по-разному в зависимости от типа. Если говорить про общую схему подключения аналоговых видеокамер, то это AV-кабель – видеорегистратор – монитор. Системный блок видеокамер — это видеорегистратор, у которого есть операционная платформа. Приобретя плату видеозахвата, камеру для наблюдения можно подсоединить к ПК.

Разница в том, что аналоговые камеры не осуществляют деятельность без дополнительного оборудования. Световой поток преобразуется в сигнал, который обрабатывается видеорегистратором для получения изображения. После этого он поступает на монитор, что помогает просматривать видео. IP-камеры способны функционировать без дополнительного оборудования, так как сигнал обрабатывается в процессоре и сжимается на компрессоре. Впоследствии видеопоток можно вывести на телефон, монитор и т.д.

Цифровые устройства передают информацию в виде потока данных, который кодируется двоичной системой (с использованием цифр 0 и 1). Такие цифры идут отдельными блоками, а не волнами. Подобная техника способна самостоятельно оцифровывать, кодировать и записывать информацию на карту памяти. Поэтому простая цифровая система может состоять из одной камеры.

Для безопасности внутри помещения применяют IP-систему с цифровыми камерами. Видеорегистратор не потребуется, ведь подключение к локальной сети дает возможность подсоединить устройство с использованием кабеля (не у всех моделей). В маршрутизатор включают неповторимый IP-адрес для настройки устройства и хранения видеозаписей.

Сравнение аналоговых камер видеонаблюдения и цифровых

При видеонаблюдении применяются различные системы, которые отличаются по своим показателям. То же можно сказать об IP и аналоговых устройствах. В таблице ниже отображены их отличия.

Аналоговые видеокамеры дешевле IP и проще в монтаже. Но в основном они уже устарели. Теперь они подходят только для выполнения самых простых задач.

Как работают камеры видеонаблюдения с функцией обнаружения движения?

Обнаружение движения — невероятно полезная функция. Поле ее зрения состоит из пикселей (маленькие точки на изображении или экране). Камеры обнаруживают движение, если оно попадает в поле их зрения. Расскажем, как это работает.

Так как при видеонаблюдении система из любой сцены принимает фиксированный вид, кадры не отличаются. К примеру, понятно, что столбы, пол, стены, дороги и строения остаются на месте. А вот люди, животные, машины — движутся. Со временем, конечно, освещение и тени меняются, но это медленный и постепенный процесс. Поэтому, если в одной и той же сцене проходит человек или проезжает машина, то аналитический модуль сравнивает два похожих кадра. Если они отличаются, то это считается движением. Статичные кадры не отличаются, поэтому реакции нет.

Ознакомьтесь с камерами, которые реагируют на изменение сцены, в каталоге DSSL

Также присутствует несколько важных факторов при видеонаблюдении: антидизеринг, чувствительность и порог. Они определяют основное место, где сцену можно считать "находящейся в движении". Во время создания зоны можно увидеть, что она разделена на проекции. Все квадраты зовутся "областью", составляющей которой являются пиксели сцены. За количество изменений, которые должны произойти в конкретной "области" для того, чтобы система сочла ее за "находящуюся в движении", отвечает чувствительность. Чем она меньше — тем больше игнорируется смена кадров.

Регион и порог также важны. Порог создан для определения того, какое количество областей зоны должны отличаться, чтобы камеры видеонаблюдения сочли это за движение. Еще один изменяющийся компонент — антидизеринг. Это таймер, который включается, после того как при видеонаблюдении будут выполнены пороговые значения и критерии чувствительности.

Как работает Wi-Fi-видеокамера

Чтобы отправлять данные по Wi-Fi, беспроводная система наблюдения применяет точку доступа. На устройстве должен быть роутер, который будет раздавать интернет. Для стабильной деятельности видеокамер обычно хватает небольшого процента. Если необходимо установить только одну камеру, то точка доступа не понадобится. Если уставить фирменное приложение, то получится просматривать изображение онлайн откуда угодно. Но не все цифровые камеры передают видео по Wi-Fi и с помощью беспроводного способа.

Запись сохраняется на флешку или карту памяти, которую вставляют в слот видеокамеры. Есть несколько способов соединить видеорегистратор, роутер и видеокамеры. Есть возможность подсоединения оборудования в связи с модулями сети и технических составляющих.

Самый простой вариант — когда точка доступа соединяет видеорегистратор и беспроводную камеру наблюдения. При Wi-Fi-видеонаблюдении у регистратора должен присутствовать модуль Wi-Fi. В зависимости от функциональности приборов камеру подсоединяют к роутеру с применением WPS (эти кнопки должны быть при видеонаблюдении для роутера и видеокамеры).

Камеры TRASSIR со слотом для карты памяти

Как передается видео и аудио

Наиболее значимый этап работы системы видеонаблюдения — обработка видеопотока, производимая с использованием компьютера или регистратора. Наиболее распространен второй вариант. Если число и виды каналов позволяют, то есть возможность подключить сразу несколько типов видеокамер, аудиоустройств. Видеорегистратор создаст из них сеть, где все элементы взаимосвязаны и взаимодействуют друг с другом.

Есть два вида передачи видеосигнала: проводная и беспроводная. Беспроводную применяют цифровые и аналоговые IP-видеокамеры. Беспроводной метод применяют не так часто, из-за того, что сигнал нестабилен и слабо защищен от внешнего негативного воздействия. Если использовать беспроводной способ для систем видеонаблюдения, то камера будет оснащена радиопередатчиком, а ПК или экран монитора – радиоприемником.

Проводной вариант применяется в аналоговых видеокамерах. Для видеотрансляций применяют цифровой регистратор видеокамер, помогающий обрабатывать данные устройств, форматировать их, загружать их на монитор и сохранять в памяти ПК или на флешку. На дисплее появится мультиэкран в виде 4, 6, 9, 16 и больше изображений с видеотрансляцией.

В цифровом наблюдении для отправки изображений и питания устройства применяется витая пара. Используя цифровую систему, можно наблюдать за объектом откуда угодно. Аналоговые и комплексные камеры функционируют согласно установленным требованиям.

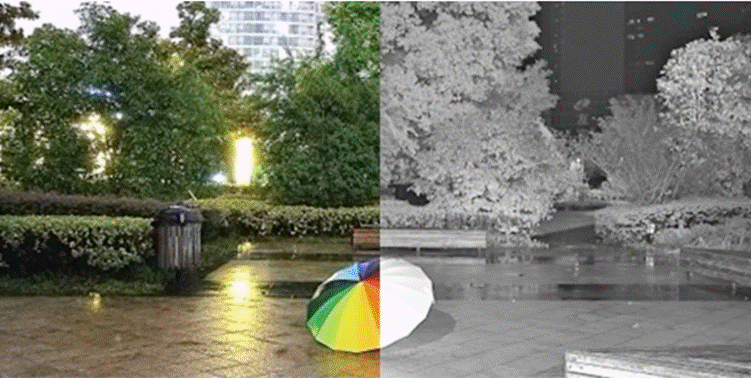

Как видеокамеры работают с инфракрасной подсветкой

Иногда светочувствительности системы не хватает для ночной работы в полной темноте. Тут на помощь приходит инфракрасная подсветка. После наступления сумерек автоматика переключается с дневного режима на ночной, современные видеокамеры начинают использовать собственные встроенные ИК-датчики. Эти прожекторы освещают пространство перед устройством, но дальность подсветки не превышает 20-30, максимум 40 м.

Чтобы осветить большую территорию, используют галогеновые инфракрасные прожекторы. Такие видеокамеры могут действовать на дальности более 300 м. В некоторых случаях картинка, предоставляемая ИК-прожекторами, отличается от обычной, так как разные материалы отражают инфракрасный свет по-разному. По этой причине комбинированное освещение дает лучшее качество картинки – это сочетание ИК-излучения с обычными источниками света. Даже самый слабый источник такого освещения способен отпугнуть недоброжелателей.

Посмотрите все камеры TRASSIR c ИК-подсветкой в каталоге DSSL!

Что такое цветность

Системы бывают черно-белыми или цветными. Некоторые полагают, что съемка в цвете более качественная. Но черно-белые видеокамеры стоят намного дешевле. У них есть и другие достоинства, такие как более высокое качество видеонаблюдения ночью или при недостатке освещенности. Если освещение слабое, цветные устройства просто переключаются на черно-белый режим, ведь они не могут в таких условиях передать цвет. Поэтому стоит купить ч/б камеру, если нужно наблюдение в слабом освещении.

Цветные видеокамеры обычно покупают в тех случаях, когда нужно знать цвет объекта, к примеру, цвет автомобиля. Цветные камеры обладают следующими характеристиками:

• Хорошо передается цвет.

• Дорого стоят.

• Постоянное обновление и улучшение системы.

• Качественная детализация.

• Разрешающая способность и минимальная освещенность меньше, чем у ч/б.

Ч/б применяют в основном для охраны, так как они обладают высокой светочувствительностью и "видят" даже при слабой освещенности. Кроме того, цена на них невысока. Простая установка внутри помещения позволяет уменьшить их стоимость и упростить адаптацию к интерьеру.

Сравнение ч/б и цветных камер

Если сравнить полученные результаты, можно заметить, что монохромная картинка будет контрастнее и четче. При сравнении с цветными, у ч/б выше разрешающая способность и чувствительность. Это обусловлено тем, что у цветных устройств создаются цветовые микрофильтры перед ячейками ПЗС-матрицы и поэтому число результирующих ячеек выходит в два раза меньше. Каналы получают дополнительную нагрузку при передаче цвета, из-за чего повышается количество занятого места на видеорегистраторах. Но цвет важен для точного обнаружения объекта (машины, одежды, черт внешности).

Черно-белые хорошо "видят" в темноте, так как, если сравнивать с глазом человека, их чувствительность сильно сдвинута в инфракрасную область. Она не видна для человека, но отлично фиксируется техникой. Цветные устройства хорошо передают цвета и даже обладают встроенной аналитикой (в IP-камерах), но уступают черно-белым в чувствительности. Черная камера с матовой отделкой не отражает много света, из-за чего становится менее заметной в темноте.

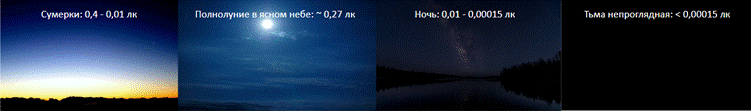

Как функционирует минимальная освещенность

Использование этой способности дает возможность качественно различить события, происходящие при низком освещении. Минимальная освещенность измеряется в люксах. К примеру, если она равняется 10 Лк, то значит, что наименьший показатель должен составлять не менее 10 Лк. При значении 8 Лк не получится ничего заснять и трансляции не будет. Картинка получится нечеткой и размытой. Чем ниже минимальные требования устройства к освещенности, тем при более слабом освещении возможна съемка.

Среднестатистическая камера может снимать при освещенности 0,1 Лк. Подбирайте минимальную освещенность в зависимости от того, где будет располагаться техника. Если такой объект освещается круглосуточно, то не приобретайте системы с чувствительностью 0,001 Лк, так как они будут работать в полную силу только при полной темноте. Лучше купите системы с повышенной четкостью.

Если камеры находятся на улице, то в течение дня освещенность будет меняться. Чтобы картинка не менялась и была различима, в определённой модели должна быть автоматическая регулировка диафрагмы. Это не даст сформироваться темным пятнам. Количество света контролируется и держится в рамках необходимого.

Характеристики матрицы

Матрицы воспринимают показываемое и преобразуют в электрический сигнал. Для них важны пиксели — очень малые элементы видеокамеры, отвечающие за четкость отображения. Чем больше пикселей, тем более четким будет показатель. Разрешающая способность поможет вам узнать количество пикселей в устройстве.

Кроме того, прямо пропорционально на количество пикселей влияет твл. Проще говоря — это число горизонтальных линий в кадре, от которого зависит характеристика разрешения. Есть как 50, так и 420 твл. А размер, установленный в телевизионных линиях, зависит от объёмов матриц, исчисляемых в дюймах.

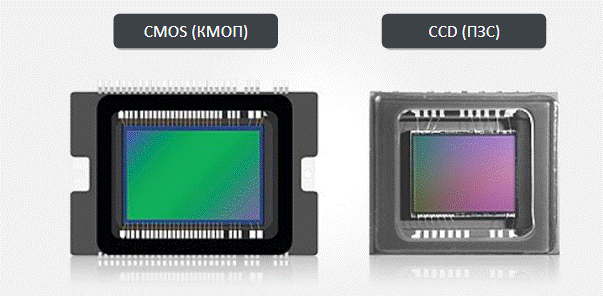

Продуктивность матрицы связана с сенсорами (cdd и CMOS). CMOS стоят меньше и для них требуется меньшее количество ресурсов. Cdd дают чуть более четкий показатель. Большинство камер CMOS полностью подходят под требования к системам видеонаблюдения. У них хорошая цветопередача, есть технология прогрессивного сканирования, маленькие требования к ширине полосы пропускания, небольшое энергопотребление и другое.

Обычно используется следующий размер: 1/4, 1/3, 1/2.8, 1/2.7. Есть два типа: CCD (ПЗС) схемы и CMOS (КМОП). Первый используют аналоговые видеокамеры. По ячейкам движется сигнал и преобразуется в электрический ток вне пределов кристалла. При его считывании применяются элементарные площадки, из-за чего такие схемы становятся более чувствительными. У таких камер низкий процент собственных шумов, так как на полупроводнике отсутствуют активные элементы.

CMOS (КМОП) используются в цифровых вариантах. Благодаря им есть возможность на самом пикселе преобразовать сигнал в электрический заряд. Поэтому обработка начинается сразу с необходимого элемента. Таким образом, оборудование практически мгновенно обрабатывает цифровой сигнал. Из-за наличия таких схем нужно установить на каждый пиксель различные электронные детали (резисторы, транзисторы, конденсаторы). Из-за этого снижается полезная площадь и теряется чувствительность.

Камеры TRASSIR с разрешением 2-4 Мп      Камеры TRASSIR с разрешением 5-8 Мп

Какой должна быть разрешающая способность

Этот параметр ответственен за четкость картинки при трансляции и измеряется в линиях твл. Большое количество позволяет вывести качественное изображение на монитор. Нормой считается показатель в 420 твл, а наилучшим значением — 640 твл.

Но люди редко замечают различия между 50 твл и 640 твл. По этой причине не приобретайте камеру для наблюдения с большим показателем, так как для мониторинга хватит 420 или 380 твл. Если пользователь хочет просматривать трансляцию или архивные записи на мониторе высокого качества, то можно купить видеокамеры с показателем в 640 твл. Если же особых требований к продуктивности нет, то достаточно 380–420 твл.

Как функционирует плата видеозахвата

Это устройство позволяет записывать видео на ПК и через него выводить на монитор. Плата не записывает самостоятельно, ее необходимо установить в стационарный компьютер. У платы нет специального корпуса, но есть четыре разъёма для подключения. Она устанавливается в материнскую плату ПК и загружает картинку на экран монитора. Запись осуществляется на жёсткий диск, поэтому чем больше винчестеров есть на компьютере, тем длиннее она получится. Во время приобретения обратите внимание на число подключаемых устройств, разрешение записи, ее скорость, совместимость платы с ПК.

Есть следующие важные пункты для платы видеозахвата:

• Скорость. Обозначает количество кадров, которые можно записать за одну секунду. Так как человек видит 24 кадра в секунду, то покупка устройства будет оптимальным решением. Стоимость зависит от количества кадров на канал, чем их меньше, тем меньше будет цена. Если техника будет стоять на участке с редкой проходимостью, то хватит и десяти кадров.

• Разрешение. Оно позволяет рассмотреть мелкие детали при видеонаблюдении. Хорошим показателем считается 720х576, а минимальным приемлемым — 360х288. Меньший параметр не даст разглядеть детали.

• Совместимость платы с ПК. Некоторые производители указывают минимальные требования к плате, но лучше, чтобы компьютер превышал эти требования.

• Число подключаемых камер. Стоимость платы будет больше, если к ней подключается множество камер. Если вы собираетесь установить несколько, то плата на восемь не нужна.

• Формат сжатия. Он отвечает за тот способ, согласно которому будет сжиматься видео. Чем сжатие лучше — тем меньше места занимает запись.

Стоимость видеоплаты напрямую зависит от этих показателей, поэтому изучите их заранее.
