Подключение устройств

Важно

Перед подключением устройств ознакомьтесь с особенностями их настройки и функционирования:

Для подключения устройств откройте в настройках сервера раздел Модули -> СКУД -> Устройства, нажмите кнопку Добавить и в открывшемся меню введите параметры подключения.

Важно

Количество подключаемых устройств определяется числом лицензий, приобретенных в дополнение к базовой лицензии TRASSIR СКУД на сервере:

  • LICENSE_PACS_TRASSIR_FACE или LICENSE_PACS_TRASSIR - для устройств TRASSIR c функцией распознавания лиц или без;
  • LICENSE_PACS_HIKVISION_FACE или LICENSE_PACS_HIKVISION - для устройств Hikvision c функцией распознавания лиц или без;
  • LICENSE_PACS_HIWATCH_FACE или LICENSE_PACS_HIWATCH - для устройств HiWatch c функцией распознавания лиц или без;
  • LICENSE_PACS_ZKTECO_FACE или LICENSE_PACS_ZKTECO - для устройств ZKTeco c функцией распознавания лиц или без;
  • LICENSE_PACS_TRUEIP - для устройств TrueIP;
  • LICENSE_PACS_BASIP_FACE или LICENSE_PACS_BASIP - для устройств BAS-IP c функцией распознавания лиц или без.

Доступные лицензии указаны в настройках сервера на вкладке Лицензия.

Подсказка

В составе TRASSIR СКУД доступен программный контроллер, который позволяет управлять GPIO-выходами устройств, подключенных к серверу (например, камеры). Это решение подходит для организации прохода с аутентификацией в условиях, где установка аппаратного контроллера невозможна.

Чтобы подключить программный контроллер, выберите его в поле Семейство. Подробнее см. раздел Подключение и настройка программного контроллера.

В случае успешного подключения устройства к серверу на странице подключения появятся точки доступа. В противном случае появится сообщение об ошибке.

Персоны, в зависимости от их уровня доступа, автоматически загружаются во все подключенные устройства. При необходимости обновить данные на каком-то конкретном устройстве нажмите на ссылку Синхронизировать данные.

Добавьте Теги, чтобы упростить поиск устройства среди всех добавленных (см. раздел Теги).

Если ваше устройство и сервер находятся в разных часовых поясах, вы можете настроить параметр Часовой пояс. Это позволяет синхронизировать локальное время устройства с его часовым поясом, при этом события фиксируются по времени сервера.

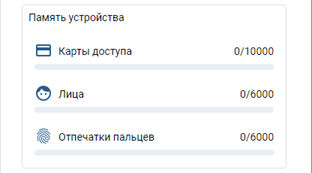

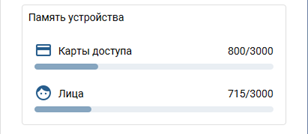

Информация о максимальном объеме памяти устройства и уровне ее заполненности в настройках подключения может меняться в зависимости от подключенного устройства.

Таблица 98.

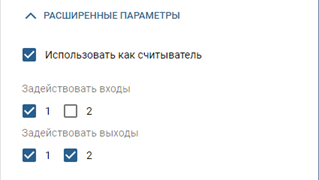

TRASSIR СКУД поддерживает работу с GPIO контроллера. Чтобы его задействовать, откройте Расширенные параметры и включите флаги рядом с нужными вам входами и выходами. После сохранения настроек они добавятся в виде отдельных объектов контроллера.

Подробнее о настройке GPIO смотрите в разделе Настройка GPIO.

В случае использования терминала, подключенного к устройству, во время аутентификации и прохода персоны, события Доступ предоставлен и Проход возникают на обоих устройствах. Чтобы отключить получение сообщений с устройства, установите флаг Использовать как считыватель.

При помощи Автономных правил вы можете настроить различные правила, которые будут выполняться в зависимости от текущего состояния контроллера, точек доступа, считывателей или GPIO входов.

Подробнее о настройке автономных правил смотрите в разделе Настройка автономных правил.

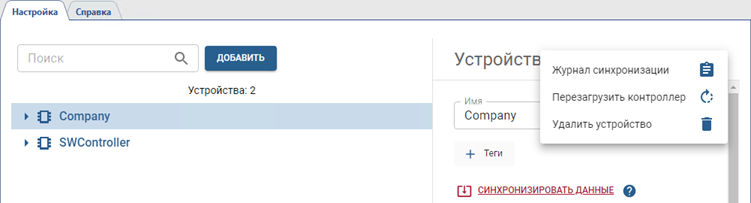

Нажав на кнопку вы можете выполнить следующие действия:

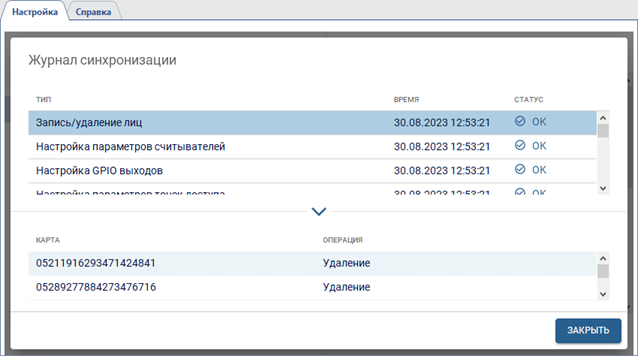

  • Открыть Журнал синхронизации, в котором зафиксированы все события синхронизации, дата и время выполнения, и их статус. Для просмотра подробной информации о событии - выберите его в журнале.

  • Перегрузить контроллер. При выборе этого пункта на контроллер будет передана команда для его перезагрузки.

  • Удалить устройство из настроек СКУД.

Особенности настройки устройств разных производителей

  • Устройства TRASSIR

    Таблица 99.

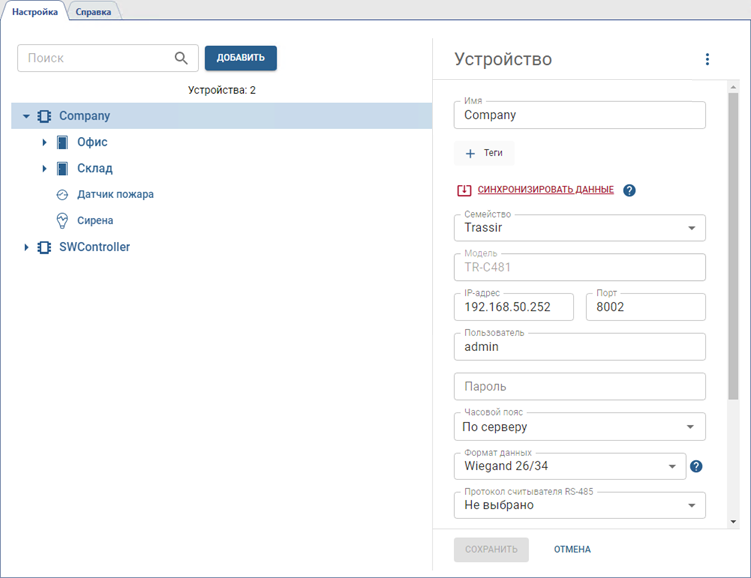

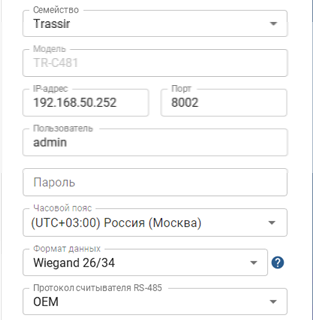

    В настройках подключения контроллера TRASSIR TR-C481 необходимо выбрать:

    • в поле Формат данных - формат, который будет использоваться для хранения номеров карт в базе данных: Wiegand 58 или Wiegand 26/34;
    • в поле Протокол считывателя RS-485 - один из протоколов: OEM или OSDP, в зависимости от того, какой протокол использует считыватель для передачи данных контроллеру.

  • Контроллеры ZKTeco

    Таблица 100.

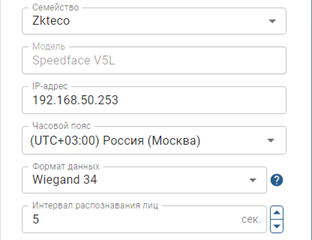

    В настройках подключения контроллеров ZKTeco в поле Формат данных необходимо выбрать формат, который будет использоваться для хранения номеров карт в базе данных: Wiegand 34 или Wiegand 26. При этом, формат данных в настройках подключения должен совпадать с форматом, настроенным на считывателях, подключенных к этому контроллеру.

    В поле Интервал распознавания лиц задать периодичность, с которой будут распознаваться лица людей. При появлении в журнале одинаковых событий распознавания увеличьте значение интервала.

    Важно

    При проектировании или модернизации СКУД важно обращать внимание, что система может быть настроена на работу только с одним форматом данных: Wiegand 34 или Wiegand 26.

    Также следует учитывать, что некоторые устройства поддерживают только один формат данных. Карта, считанная и записанная в качестве идентификатора в формате Wiegand 26, не может быть использована на устройстве, работающем с форматом Wiegand 34, и наоборот.


  • SIP-серверы TrueIP

    Таблица 101.

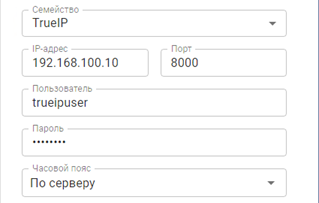

    При добавлении сервера TrueIP используйте следующие значения параметров:

    • Семейство — TrueIP;
    • IP-адрес — адрес SIP-сервера TrueIP;
    • Порт — 8000(HTTPS) или 8001(HTTP);
    • Пользователь — trueipuser;
    • Пароль — Root1337.

  • Устройства BAS-IP

    Таблица 102.

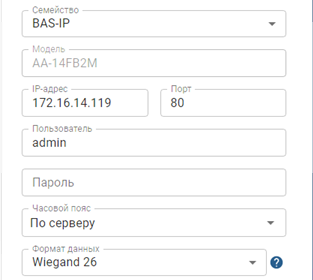

    В настройках подключения устройств BAS-IP в поле Формат данных необходимо выбрать формат, который был выбран при предварительной настройке домофонной панели (см. раздел Особенности настройки и функционирования устройств BAS-IP).
