Подключение аналоговых поворотных камер

Управление аналоговой поворотной камерой осуществляется через интерфейс RS-232.

Варианты подключения поворотных камер:

  1. Подключение с помощью аналогового конвертера. Для подключения через последовательный порт, понадобится преобразователь (конвертер) сигналов с камеры (RS-485) в сигналы интерфейса последовательного порта компьютера (RS-232).

    Поворотные видеокамеры имеют интерфейс управления RS-485. Данный интерфейс позволяет управлять видеокамерами на расстоянии до 1200 метров в дуплексном режиме при подключении с помощью четырех проводов, либо в полудуплексном режиме при подключении с помощью двух проводов.

    Соответственно, для корректной работы камеры необходимы промышленные конвертеры с дуплексной или полудуплексной передачей данных. Настоятельно рекомендуется использовать следующие модели конвертеров:

    • Moxa TCC-100.
    • Adlink ND-6520.
    • IronLogic Z-397.
    • U-tek UT-208.

    Порядок подключения:

    • Подключить камеру к конвертеру.

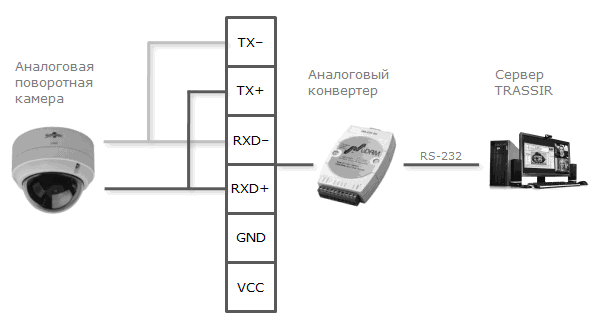

    • Подключить конвертер к COM-порту (RS-232) компьютера, соблюдая схему. Если конвертер с дуплексной передачей данных используется в полудуплексном режиме (двухпроводной кабель), то необходимо подключать параллельно пары разъемов TX+/RXD+ и TX-/RXD-.

  2. Подключение с помощью сетевого конвертера. Сетевой конвертер подключаются напрямую в локальную сеть и имеет свой IP-адрес, который необходимо привязать к последовательному порту сервера.

    Настоятельно рекомендуется использовать сетевые конвертеры NPort 5130 или NPort 5150. Для привязки IP-адреса можно использовать бесплатную утилиту NPort Administrator.

    Порядок подключения:

    • Подключить камеру к конвертеру, а конвертер - в локальную сеть (см. рисунок).

    • С помощью утилиты NPort Administrator выполнить поиск конвертеров в сети. При необходимости с помощью данной утилиты можно сменить IP-адрес устройства.
    • Привязать IP-адрес конвертера к COM-порту видеосервера (на примере показан конвертер NPort 5130).

  3. Подключение через IP-видеосерверы. На задней панели IP-видеосервера есть соответствующий разъем (клеммы) RS-485 для подключения поворотных камер.
