Настройка детектора SIMT

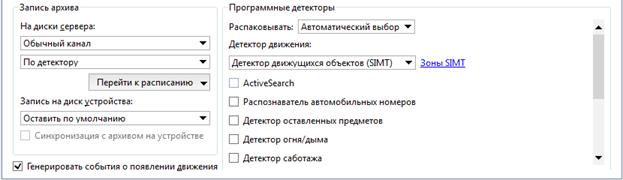

Для настройки детектора SIMT необходимо в Настройках канала в области Программные детекторы в группе параметров Детектор движения выбрать пункт Детектор движущихся объектов (SIMT) и нажать на ссылку Зоны SIMT. Откроется окно настроек границ и зон детектора SIMT.

Вы можете создавать границы, зоны, а также указывать области игнорирования.

  1. Граница - вариант области детектора, задаваемый с помощью ломаной линии. Событие детектора в данном случае генерируется при пересечении одной из заданных линий. Для добавления границы нужно:
    • нажать на кнопку ;
    • последовательно нажимая на левую кнопку мыши, задать вершины ломаной линии;
    • нажать на кнопку Закончить;
    • задать имя для зоны детектора;
    • установить флаг Поменять местами AB -> BA для того чтобы поменять местами зоны A и B;
    • установить флаг Создать объект, если в дереве объектов для данной границы необходимо создать объект. Граница-объект может быть использована, например, при организации мониторинга с помощью дерева объектов (CMS) и соответствующих фильтров.
    • установить флаг Генерировать события, если требуется, чтобы при пересечении границы генерировались и записывались в базу данных события "Объект пересек границу". Причем событие будет содержать направление движения, то есть с какой именно стороны объект пересек границу.
    • установить флаги Тревога если объект больше чем, Тревога если скорость выше чем и Тревога если трек длиннее чем, если требуется выдавать и записывались в базу данных дополнительные тревожные события зависящие от характеристик движущегося объекта.

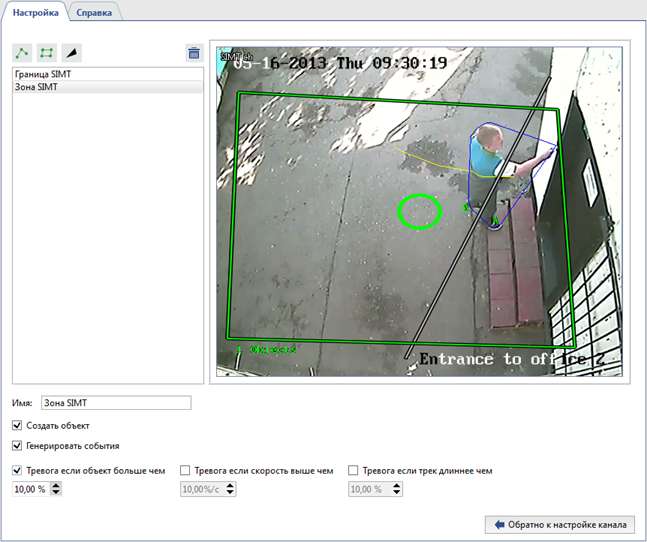

  2. Зона детектора - область, которая будет контролироваться детектором при возникновении в ней движения. Событие детектора может генерироваться при движении внутри заданного многоугольника. Для добавления зоны детектора нужно:
    • нажать на кнопку ;
    • последовательно нажимая на левую кнопку мыши, задать вершины многоугольника;
    • нажать на кнопку Закончить;
    • задать имя для зоны детектора;
    • установить флаг Создать объект, если в дереве объектов для данной зоны необходимо создать объект. Зона-объект может быть использована, например, при организации мониторинга с помощью дерева объектов (CMS) и соответствующих фильтров.
    • установить флаг Генерировать события, если требуется, чтобы при движении в данной зоне генерировались и записывались в базу данных события "Объект вошел в зону" и "Объект вышел из зоны".
    • установить флаги Тревога если объект больше чем, Тревога если скорость выше чем и Тревога если трек длиннее чем, если требуется выдавать и записывались в базу данных дополнительные тревожные события зависящие от характеристик движущегося объекта.

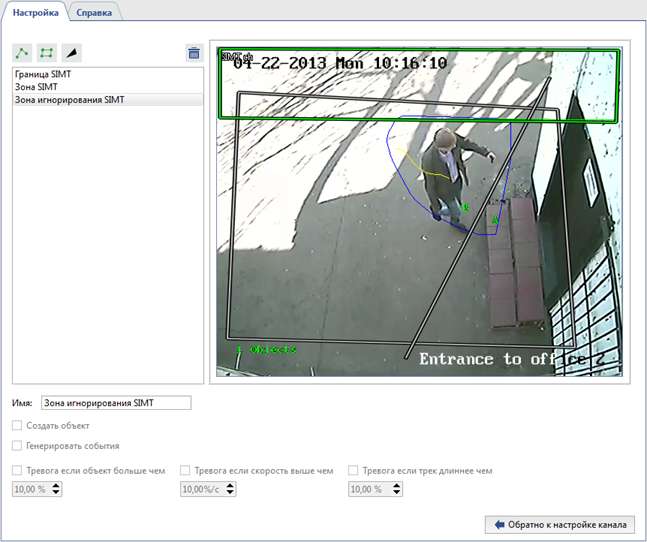

  3. Зона игнорирования - область, при возникновении движения в которой детектором не будет осуществляться никаких действий. Зона игнорирования задается вершинами многоугольника. Для добавления зоны игнорирования нужно:
    • нажать на кнопку ;
    • последовательно нажимая на левую кнопку мыши, задать вершины многоугольника;
    • нажать на кнопку Закончить;
    • задать имя для зоны игнорирования.

После определения зон и границ можно скорректировать положение их вершин, удалить ненужные вершины или добавить новые.

Для редактирования зоны (границы) необходимо:

  1. Выделить зону (границу) в списке. Текущая выделенная зона (граница) подсвечивается зеленым цветом, остальные зоны (границы) - серым.
  2. Нажать на левую кнопку мыши в области вершины (отмечена желтым овалом).
  3. Не отпуская ее левой кнопки мыши скорректировать положение вершины.

  4. Если вершина не нужна, можно удалить ее. Для этого нужно:

    • навести указатель мыши в область желтого овала;
    • нажать на правую кнопку мыши;
    • в появившемся контекстном меню выбрать пункт Удалить точку.

  5. Для добавления к существующей зоне (границе) новой вершины необходимо:

    • навести указатель мыши на предполагаемое место новой вершины;
    • нажать на правую кнопку мыши;
    • в появившемся контекстном меню выбрать пункт Добавить точку.
