Подсказка
Калибровка пола предназначена для переноса изображения с камеры на плоскость пола. Это необходимо для того чтобы на карте отображалось перемещение людей, обнаруженных при помощи Нейронного детектора, а также для построения тепловой карты перемещения людей.

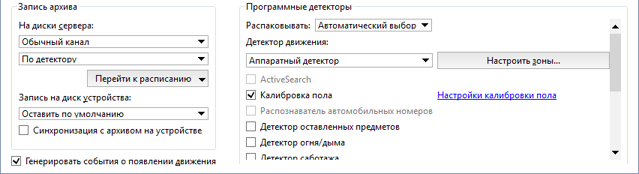

Для активации модуля необходимо в Настройках канала в области Программные детекторы выбрать пункт Калибровка пола. Для открытия окна настройки нажмите на ссылку Настройки калибровки пола.

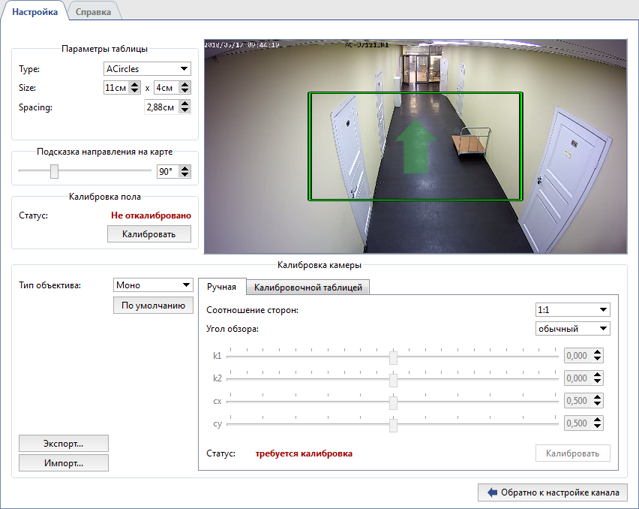

Откроется окно настроек детектора:
Важно
Настройка модуля производится методом калибровки видеоизображения с помощью специального шаблона.
Перед началом калибровки:
-
Скачайте шаблоны.
-
Распечатайте шаблон в масштабе 1:1 на листе формата A2 или больше.
-
Обязательно проверьте масштаб полученного шаблона при помощи линейки.
Порядок настройки
-
Предварительная настройка модуля
В группе настроек Параметры таблицы введите параметры шаблона, при помощи которого будет производиться калибровка. Все необходимые параметры указаны на шаблоне.
- Type - тип шаблона.
- Size - количество строк и рядов.
- Spacing - расстояние между элементами шаблона.
-
Калибровка пола
Перед запуском калибровки положите шаблон на пол, так чтобы он полностью попал в область изображения. Нажмите кнопку Калибровать в группе настроек Калибровка пола и дождитесь окончания калибровки. Калибровка считается завершенной, когда значение в Статус станет Откалибровано.
Подсказка
При использовании камер типа Рыбий глаз калибровка пола не требуется.
Важно
Перекалибровка пола необходима при изменении:
- места установки камеры;
- угла поворота камеры;
- фокусного расстояния объектива.
-
Калибровка камеры

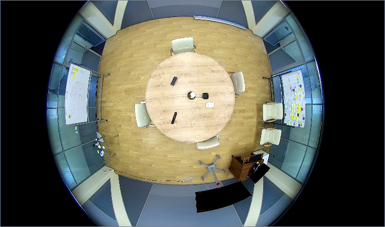

Для начала, выберите Тип объектива, установленного на камере: Моно или Рыбий глаз.
Дальнейшая калибровка камеры может быть выполнена двумя способами:
-

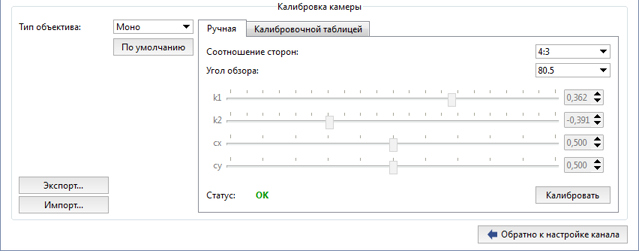

Калибровка камеры вручную
На вкладке Ручная в полях Соотношение сторон и Угол обзора выберите соотношение сторон максимального разрешения камеры и величину горизонтального угла обзора объектива.

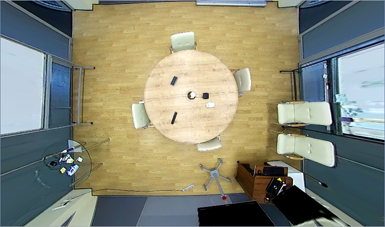

Далее, нажмите кнопку Калибровать и изменяя положение ползунков скорректируйте искажение изображения так, чтобы все прямые линии в жизни (границы стен и пола, откосы дверей и окон и др.) стали прямыми на изображении. По окончании нажмите кнопку Остановить.
-

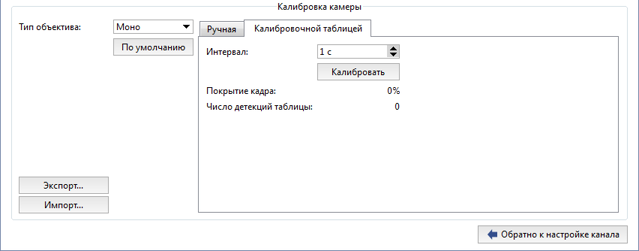

Калибровка камеры калибровочной таблицей
На вкладке Калибровочной таблицей в поле Интервал введите время, которое будет проходить между соседними калибровками.
Далее калибровка производится следующим образом: один человек показывает шаблон камере в разных точках области съемки, а другой человек нажимает на кнопку Калибровать и контролирует изменение значений в параметрах Покрытие кадра и Число детекций таблицы.
Калибровка считается завершенной, когда параметр Покрытие кадра станет больше 80%. Нажмите кнопку Остановить, чтобы остановить калибровку и зафиксировать результат.
Подсказка
Кнопка По умолчанию сбрасывает настройки калибровки камеры.
Калибровка камеры зависит от модели камеры и объектива, установленного на ней. Таким образом произведя калибровку одной камеры вы можете сделать Экспорт / Импорт настроек на другую камеру той же модели и с тем же объективом.
-
-
Выделение области пола
Измените положение точек прямоугольника, так чтобы выделенная область обрамляла всю видимую поверхность пола. При необходимости, добавьте нужное количество точек при помощи контекстного меню.
В дальнейшем, чтобы правильно разместить область пола на карте, вам нужно будет сориентировать ее в пространстве. Для этого, при помощи настройки Подсказка направления на карте направьте стрелку так, чтобы она смотрела на одну из стен или была параллельно проходу.
-
Проверка правильности калибровки
Проверить правильность калибровки можно разместив область пола на карте. При правильных настройках область пола должна быть максимально приближена к плану.
