Для настройки последовательных портов выберите пункт меню Устройства -> Последовательные порты. В данном меню вы можете настроить подключение аналоговых поворотных камер (PTZ-устройств) к системе видеонаблюдения.
Чтобы настроить PTZ-устройство, подключенное непосредственно в последовательный порт сервера, нажмите Добавить последовательный порт. Для устройства, управляемого через сетевой конвертер нажмите Добавить соединение с MOXA.
Важно
Настройка соединения с сетевым конвертером MOXA производится локально на сервере с TRASSIR OS и Astra Linux SE 1.7.

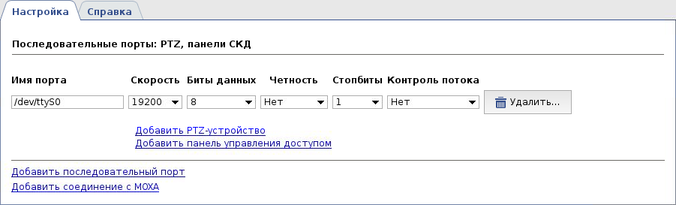

Далее, укажите настройки последовательного порта:
-
Имя порта - имя последовательного порта сервера, к которому подключено устройство.
- Скорость, Биты данных, Четность, Стопбиты, Контроль потока - параметры порта, к которому подключено PTZ-устройство.

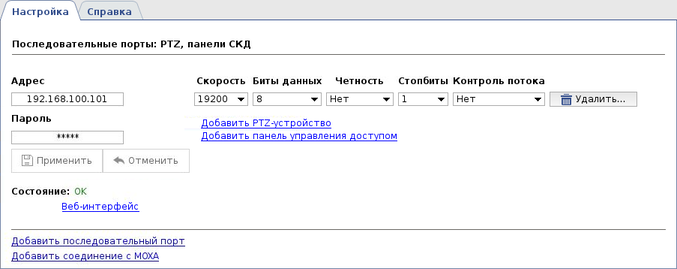

Или сетевого конвертера:
-
Адрес и Пароль - IP-адрес сетевого конвертера и пароль подключения к нему.
- Скорость, Биты данных, Четность, Стопбиты, Контроль потока - параметры порта, к которому подключено PTZ-устройство.
- Для подключения к сетевому конвертеру нажмите кнопку Применить. При этом результат подключения отображается в поле Состояние.
- Нажав на ссылку Веб-интерфейс вы перейдете непосредственно к настройкам сетевого конвертера.
Подсказка
Подробнее о подключении PTZ-устройств смотрите в разделе Подключение аналоговых поворотных камер.

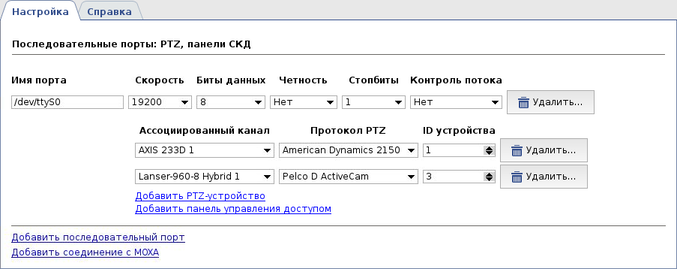

Теперь добавьте одно или несколько PTZ-устройств:
- Нажмите на ссылку Добавить PTZ-устройство.
- В выпадающем списке Ассоциированный канал выберите канал.
- В выпадающем списке Протокол PTZ выберите протокол для поворотной камеры (определяется моделью камеры).
- В поле ID устройства введите уникальный идентификатор для поворотной камеры. К одному последовательному порту можно привязать несколько камер, каждая из которых будет опознаваться системой по уникальному идентификатору.
Подсказка
Значение ID устройства настраивается на камере с помощью переключателей (джамперов). При указании настроек камеры обратите внимание на то, что значение поля ID устройства должно соответствовать установкам камеры.
