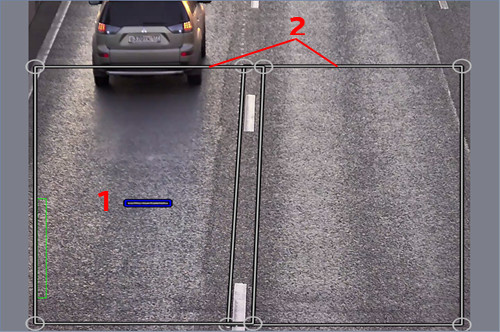

Во время настройки AutoTRASSIR вы будете пользоваться следующими инструментами:
- Предполагаемый размер номера - расчетная область изображения, размеры которой будут использованы для распознавания номера.
- Зоны распознавания - области изображения, в которых будет происходить распознавания номеров.
Настройка AutoTRASSIR производится в следующей последовательности:
-

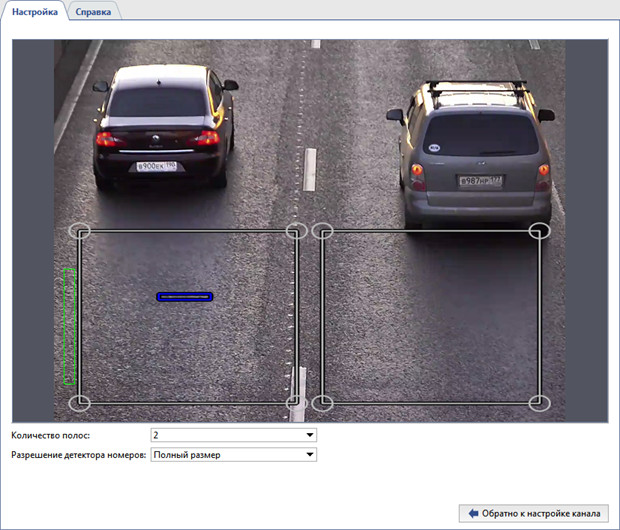

В зависимости от сцены выберите в выпадающем списке Количество полос необходимое значение. На экране появится соответствующее количество областей Зон распознавания.
Подсказка
Выбирать количество полос необходимо исходя из реальной ширины проезжей части указывая ближайшее возможное значение. Стандартная ширина полосы дороги принимается за 3.5 метра. К примеру, камера захватывает ширину дороги равную 8-ми метрам (в этот размер включаются вся реальная ширина изображения в метрах, а не только дорожное полотно). В этом случае необходимо выбрать ближайшее значение соответствующее 8-ми метрам - "2 полосы".
В настройке Разрешение детектора номеров оставьте значение по умолчанию - Полный размер!
Подсказка
На данном этапе настройки нет необходимости точно определять размеры зон распознавания. Настройка зон распознавания будет производиться в пункте 6.
-

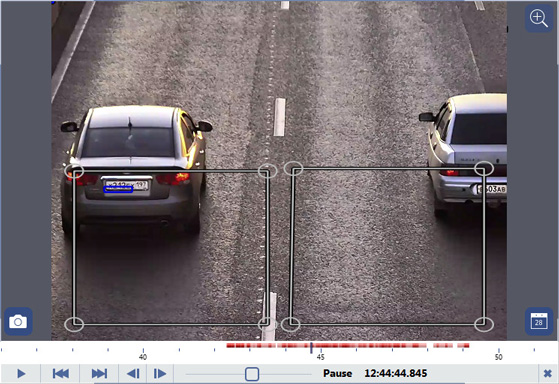

Сопоставьте предполагаемый размер номера (вы можете свободно перемещать иконку по экрану) с реальным изображением номера автомобиля в кадре. Для удобства, сопоставление можно проводить в режиме просмотра архива выбрав наиболее удачный кадр проезда автомобиля.
Если реальный размер номера автомобиля на изображении не сильно отличается от предполагаемого размера номера, то необходимо изменить фокусное расстояние объектива камеры. Таким образом, увеличив или уменьшив изображение автомобиля в кадре. В случае, если изменения фокусного расстояния будет недостаточно, то необходимо попробовать изменить угол наклона камеры или высоту \ место установки.
-
Если реальный размер номера автомобиля на изображении намного больше предполагаемого размера номера, то необходимо использовать настройку Разрешение детектора номеров.
В выпадающем списке Разрешение детектора номеров выберите значение Предустановка. В этом случае разрешение картинки будет пережато наиболее оптимальным способом, с минимальными потерями качества и минимальной дополнительной нагрузкой на CPU сервера.
Подсказка
Данная ситуация возможна, если для отслеживания довольно узкого участка дороги используется камера с высоким разрешением. К примеру, для контроля одной полосы используется 3 МП камера. Обратите внимание, что предполагаемый размер номера в этом случае зависит от значения параметра Количество полос.
-
Если при сопоставлении реальный размер номера автомобиля на изображении намного меньше предполагаемого размера номера, а настройками фокусного расстояния объектива и изменением места установки / угла наклона камеры это не устраняется, то, возможно, для распознавания номеров используется камера с недостаточными для данной сцены разрешением.
-

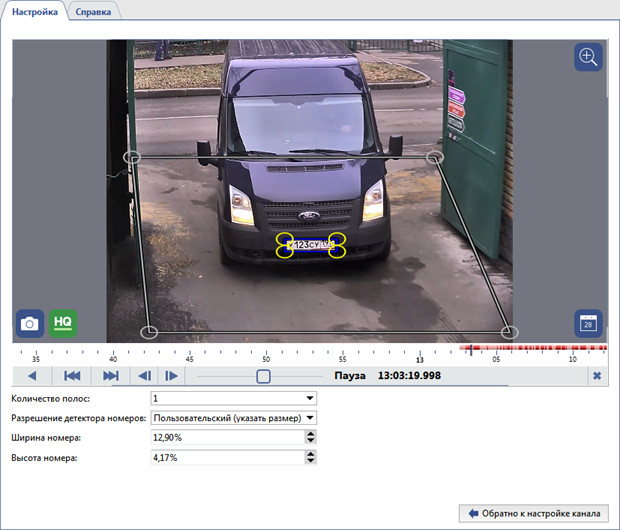

В случае, если на предыдущих этапах настройки не удалось добиться полного сопоставления реального размера номера автомобиля с предполагаемым размером номера, то вы можете задать предполагаемый размер номера вручную. Для этого, в настройке Разрешение детектора номеров выберите значение Пользовательский(указать размер).
Для этого на выбранном в архиве кадре измените предполагаемый размер номера так, чтобы он точно совпал с реальным изображением номера автомобиля.
Предупреждение
Использование параметра Пользовательский(указать размер) увеличивает нагрузку на CPU сервера. Кроме того, при пережатии изображения в произвольный размер могут возникать артефакты сжатия, что отрицательно скажется на качестве распознавания номеров автомобилей. Используйте данный вариант настройки только если предыдущие варианты не помогли.
-
На последнем этапе настройки AutoTRASSIR необходимо определить точные границы зон распознавания. Выделение обособленных зон позволяет:
- получать информацию о проезде автомобиля с привязкой к той или иной полосе дороги (контроль выделенных полос для маршрутного транспорта, детекция проезда автомобиля по тротуару и т.п.);
- экономить ресурсы сервера анализируя только реально интересующие и пригодные для этого области картинки сводя количество ложных срабатываний детектора к минимуму.
Например:
-

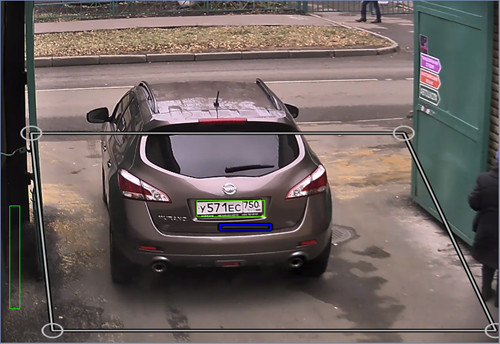

Для распознавания номеров автомобилей, въезжающих и выезжающих через ворота можно выделить только область ворот. При этом автомобили, проезжающие по дороге будут проигнорированы.
-
На многополосных автомобильных дорогах необходимо выделить каждую полосу в отдельную зону.
-

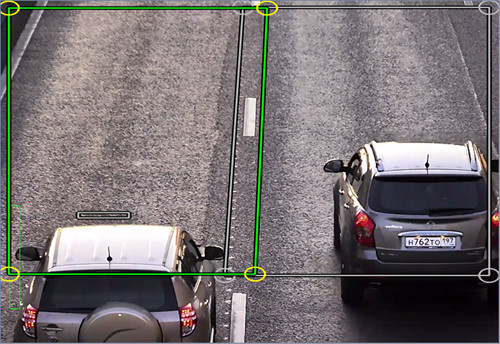

На этом примере камера установлена таким образом, что глубина резкости (область изображения с наилучшим качеством картинки) занимает лишь небольшую площадь в середине кадра. То же касается и пригодного для распознавания размера номера автомобиля. Производить распознавание номера там, где его изображение не видно или смазано не имеет смысла. Ограничим области распознавания участком, где изображение номера четкое и соответствует требуемому размеру.
Предупреждение
При настройке глубины резкости и выделении областей распознавания необходимо учитывать какое количество кадров успеет снять камера за время проезда автомобиля внутри зоны. Количество кадров снятых камерой будет напрямую зависеть от скорости автомобиля. Так же, необходимо помнить что не все кадры смогут подойти для распознавания, изображение номера автомобиля должно быть чётким и хорошо различимым. В большинстве случаев достаточно получить 4-5 пригодных для распознавания кадров.
Проверить корректность настройки можно включив отображение Фигур AutoTRASSIR. Для этого, нажмите правой клавишей на изображении, выберите в выпадающем меню пункт Вид..., поставьте флаг рядом с пунктом Показывать фигуры и выберите в выпадающем списке Детектор номеров.

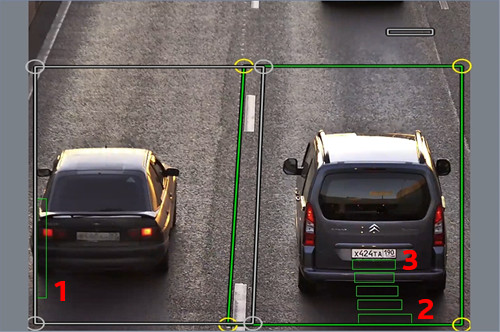

На экране отобразятся фигуры AutoTRASSIR:
- Очередь обработки - данный индикатор отображает очередь обработки номеров. Если столбик заполняется и становится красным, то AutoTRASSIR начинает пропускать кадры. Очередь обработки заполняется в том случае, если CPU сервера сильно нагружен и не успевает обрабатывать кадры.
- Качество распознавания в кадре - индикатор в виде полосы отображает реальный размер номера и качество его распознавания. Каждая полоса относится к одному отдельному кадру, который был использован для определения номера. В зависимости от того, подошел кадр для распознавания или нет, цвет полосы будет изменяться от зеленого("хороший" кадр) до красного("плохой" кадр).
- Предполагаемый размер номера - индикатор синего цвета, который отображает ожидаемый размер номера. Вертикальные полосы зеленого цвета отражают фактический размер номера, который появился в кадре.
