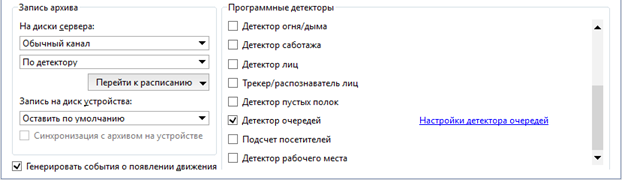

Для активации модуля необходимо в Настройках канала в области Программные детекторы выбрать пункт Детектор очередей. Для открытия окна настройки нажмите на ссылку Настройки детектора очередей.

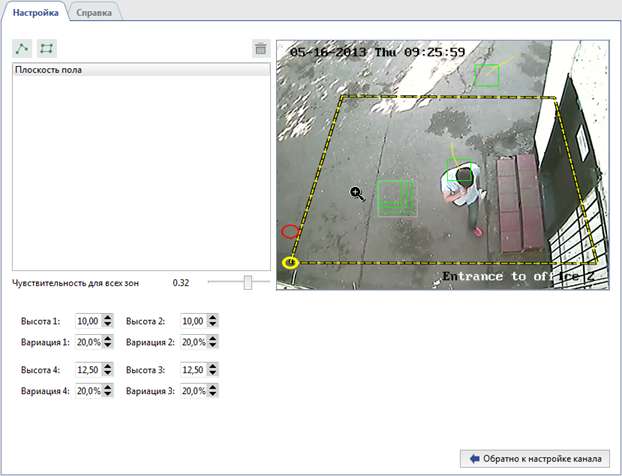

В открывшемся окне настроек детектора уже будет создана зона Плоскость пола, которую необходимо настроить.
Как правило, камера направляется под углом к поверхности пола и, соответственно, один и тот же человек в разных частях кадра имеет разные размеры. Для правильной работы детектора необходимо настроить Плоскость пола так, чтобы детекция происходила по всей области. Для это, переместите вершины плоскости так, чтобы выделить область кадра, которая будет отслеживаться детектором. Далее, последовательно выделяя вершины, при помощи параметров Высота определите размер головы человека в крайних точках плоскости пола.
Более точной настройки параметров детектора можно добиться использовав помощника, чтобы по размеру его головы контролировать правильность выбранных параметров. Попросите помощника последовательно перемещаться по вершинам плоскости пола. Изменяя значение параметра Высота установите размер головы. При этом контролировать размер головы помощника можно при помощи индикатора выполненного в виде концентрических прямоугольников. Если навести его на голову человека, то прямоугольники зеленого цвета будут означать что в данной точке кадра будут обнаружены люди с размером головы, которые вписываются в зеленые прямоугольники, а люди с головами вписанными в серые прямоугольники не будут обнаружены детектором.
Подсказка
В случае отсутствия помощника или невозможности его использовать, вы можете зайти в архив и настроить детектор по сохраненным видеофрагментам.
Значение в параметре Вариация определяет разброс параметра Высота. Например, если значение равно 10%, то детектор будет анализировать область на 10% меньше и на 10% больше выбранной.
Для того, чтобы исключить ложные срабатывания детектора настройте параметр Чувствительность для всех зон.
В случае правильной настройки детектора, головы людей, попавших в кадр будут выделятся синим квадратом.

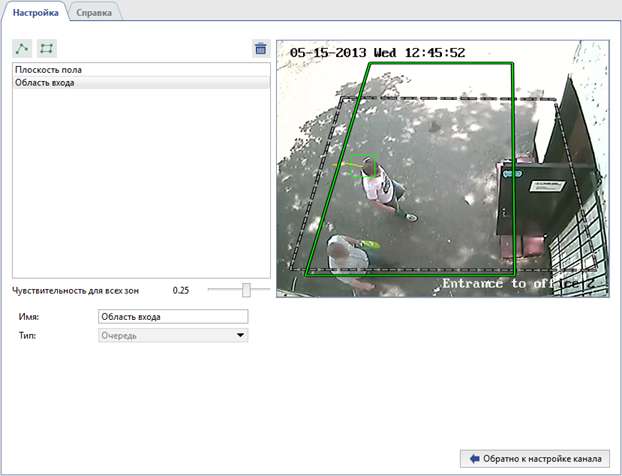

Детектор очередей может быть использован для подсчета количество людей:
-
находящихся в выделенной области.
Для это нажмите кнопку
и выделите область внутри плоскости пола.
-
пересекающих границу как в одну сторону так и в другую.
Для этого нажмите кнопку
и добавьте границу. При необходимости вы можете поменять местами зоны A и B, установив флаг Поменять местами AB -> BA
В реальном времени состояние выделенной области и границы можно отслеживать в дереве объектов(CMS). При увеличении людей в
выделенной области будет изменятся окраска индикатора
→
→
→
→
→
:
Подсказка
Для оперативного отслеживания состояния детектора вы можете создать правило или скрипт, срабатывающие при изменении его состояния.
