Пример оформления

В качестве примера создается шаблон, содержащий следующие зоны:

  • зону для вывода сигналов с 4 камер,
  • дерево объектов с фильтром, отображающим только "проблемные" устройства (соединение с которыми отсутствует),
  • карту.

Для создания шаблона, содержащего указанные объекты, необходимо:

  1. Нажать на кнопку настройки шаблонов в верхней части экрана.

  2. В открывшемся меню нажать на кнопку для раскрытия дополнительных пунктов меню.

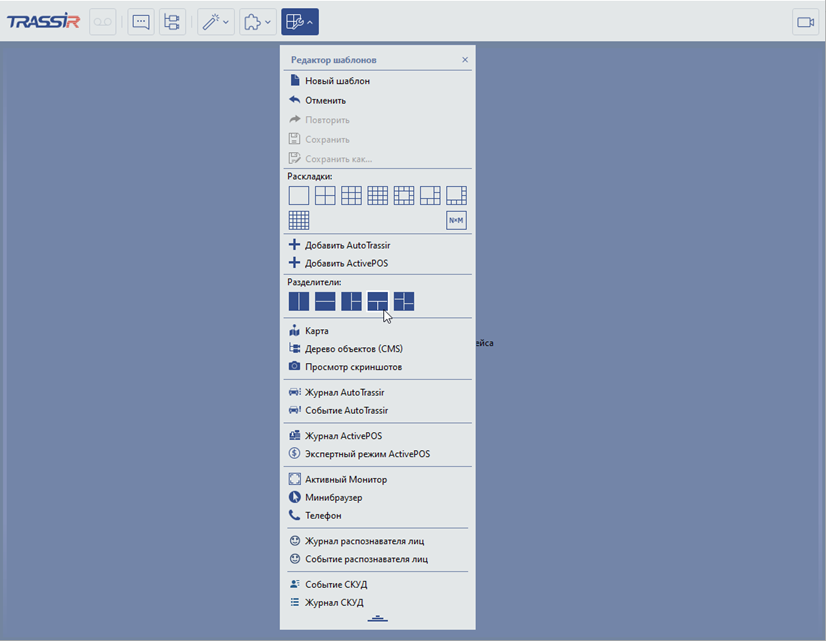

  3. Выбрать разделитель , нажав на левую кнопку мыши. Основная область при этом будет разделена на три зоны, в соответствии с рисунком разделителя.

  4. Разместить сигналы с 4 видеокамер. Для этого:

    • Выбрать раскладку левой кнопкой мыши и, не отпуская ее, перетащить в левую нижнюю зону. Зона, в которую будет помещена раскладка, будет подсвечена светло-голубым цветом.
    • Отпустить левую кнопку мыши, зафиксировав местоположение раскладки для сигналов с видеокамер в левой верхней зоне.

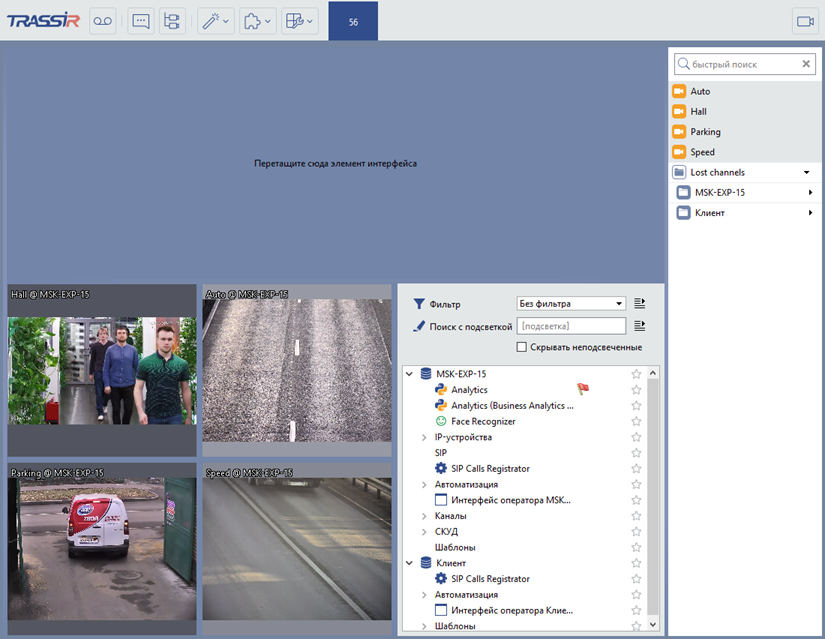

    • Перетащить в созданную раскладку с помощью левой кнопки мыши сигналы с 4 видеокамер (список камер находится справа; если он скрыт, его необходимо отобразить с помощью кнопки ).

  5. Разместить дерево объектов и настроить фильтр для показа только "проблемных" устройств. Для этого:

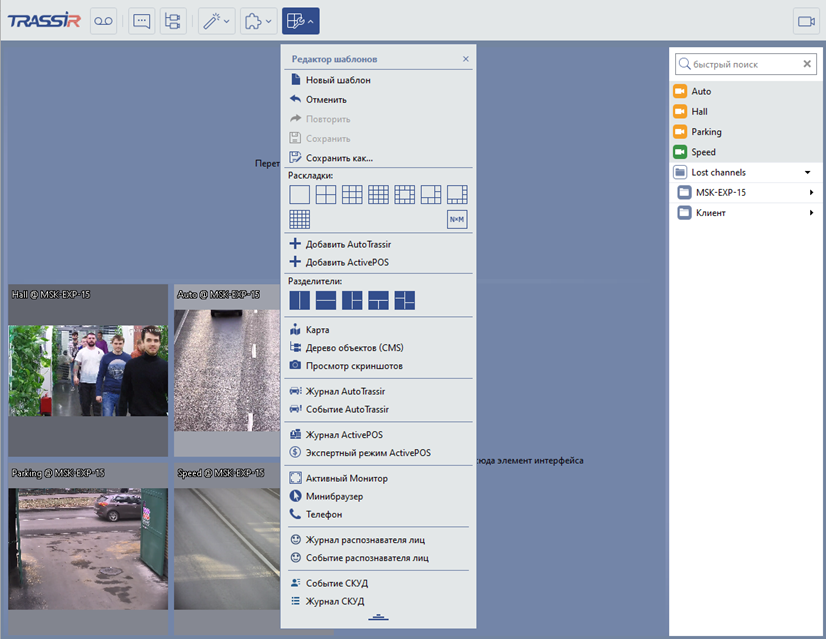

    • Нажать на кнопку настройки шаблонов отображения.
    • Выбрать пункт Дерево объектов (CMS) левой кнопкой мыши и, не отпуская ее, перетащить дерево объектов в правую верхнюю зону.
    • Отпустить левую кнопку мыши, зафиксировав местоположение дерева объектов.

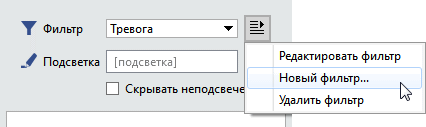

    • В только что добавленной области раскрыть выпадающий список Фильтр объектов и выбрать значение Добавить.

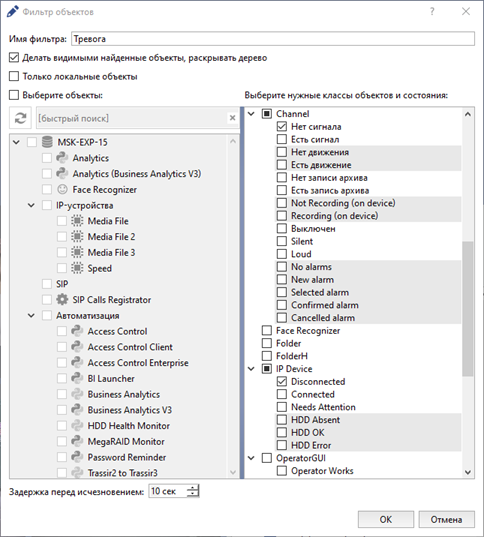

    • Задать имя для фильтра и установить флажки, определяющие, какие объекты должен отображать фильтр:

      • в группе Канал установить флажок "Нет сигнала".
      • в группе IP-устройство установить флажок "Нет соединения".
      • в группе Сервер установить флажок "Индикатор здоровья показывает проблему".

    После добавления данного фильтра в дереве должны остаться только проблемные объекты: каналы с отсутствующим сигналом; IP-устройства, с которыми нет соединения; серверы, индикаторы здоровья которых показывают проблему.

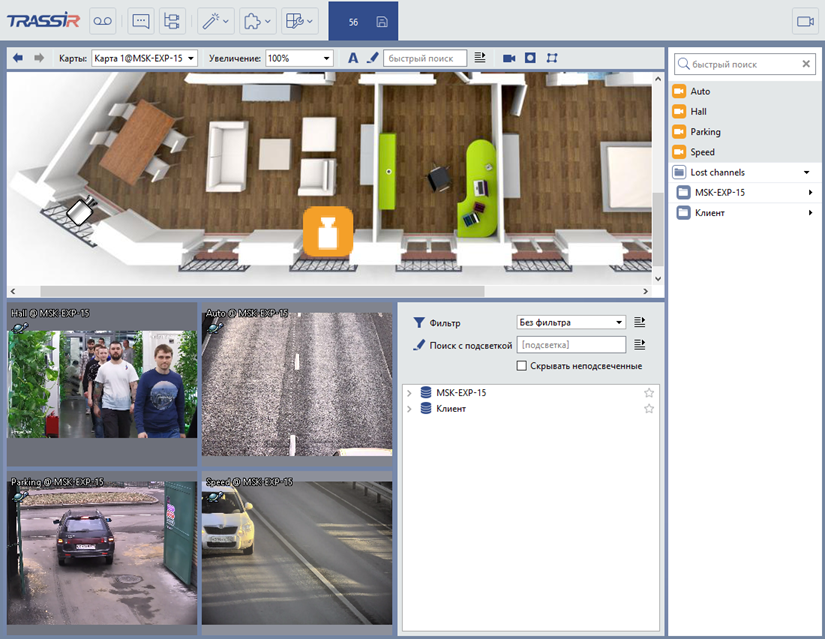

  6. Разместить карту в нижней зоне. Для этого:

    • Выбрать в меню пункт Карта левой кнопкой мыши и, не отпуская ее, перетащить карту в нижнюю зону.
    • Отпустить левую кнопку мыши, зафиксировав местоположение карты.
    • В выпадающем списке Карты выбрать карту, которая будет отображаться в данной зоне.

    Подсказка

    Список карт будет пуст, если администратор не добавил в систему ни одной карты.

  7. При необходимости изменить размеры зон для лучшего восприятия информации. Для изменения размера зоны необходимо:

    • Подвести указатель мыши к границе зоны так, чтобы указатель изменил вид на или .
    • Нажать на левую кнопку мыши и, не отпуская ее, изменить соотношение размеров зон.
    • Отпустить левую кнопку мыши, зафиксировав новые размеры зон.

  8. В главном меню нажать на кнопку для сохранения шаблона.

  9. Задать имя для шаблона и нажать на кнопку OK.
